W Audi A3 8L czujnik biegu wstecznego znajduje się na obudowie manualnej skrzyni biegów. Najczęściej jest wkręcony w górną lub boczną część korpusu, w rejonie mechanizmu wybieraka i blisko strefy wlewu oleju przekładniowego. To niewielki element z wyprowadzoną wtyczką, który łatwo przeoczyć, jeśli szuka się go po nazwie „czujnik cofania” i oczekuje części podobnej do czujników parkowania. Tu sprawa jest prostsza. To przełącznik.
Umiejscowienie czujnika biegu wstecznego w Audi A3 8L
W tej generacji A3 element odpowiedzialny za światła cofania jest osadzony bezpośrednio w skrzyni biegów. W praktyce trzeba go szukać na aluminiowej obudowie przekładni, a nie przy lampach, tunelu środkowym czy lewarku. W wielu odmianach skrzyni jest widoczny po otwarciu maski, choć dostęp bywa ograniczony przez akumulator, przewody dolotu albo osprzęt silnika.
Pomocnym punktem odniesienia jest okolica korka wlewu oleju przekładniowego. Czujnik nie zawsze leży tuż obok niego, ale często znajduje się w tym samym obszarze korpusu skrzyni. To ułatwia lokalizację, szczególnie gdy komora silnika jest ciasno zabudowana. W autach z jednostkami 1.6 i 1.9 TDI dostęp od góry bywa wyraźnie łatwiejszy niż w wersjach z bardziej rozbudowanym osprzętem.

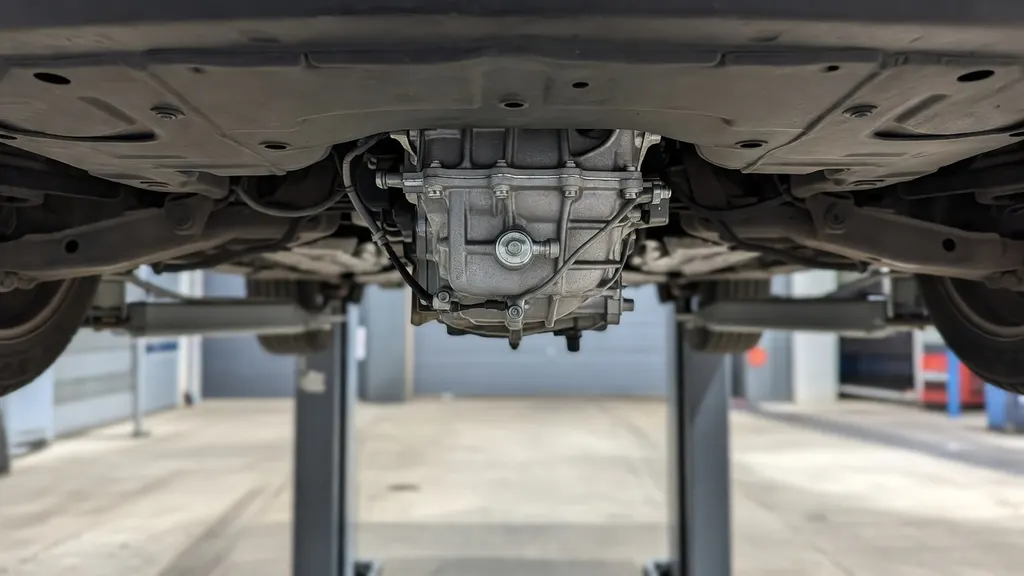

Zdarza się też, że wygodniej dojść do niego od spodu auta. Wszystko zależy od konkretnej skrzyni, osłon pod silnikiem i tego, jak poprowadzona jest wiązka. W warsztacie często kończy się na krótkim oglądzie z dwóch stron, bo z góry czujnik jest widoczny, ale nie ma miejsca na narzędzie. Tak to wygląda w praktyce.
W nazewnictwie panuje spory bałagan. „Czujnik biegu wstecznego”, „włącznik świateł cofania” i „przełącznik światła cofania” odnoszą się w tym modelu do tego samego podzespołu. Różne określenia nie oznaczają różnych części. To ważne, bo w katalogach i sklepach ten sam element potrafi występować pod trzema nazwami.
Rola czujnika w układzie świateł cofania
Po wrzuceniu biegu wstecznego mechanizm w skrzyni naciska styk przełącznika. Obwód elektryczny zostaje zamknięty i na lampy cofania trafia sygnał zasilający. Nie ma tu złożonej elektroniki ani analizy położenia wybieraka przez sterownik. Działa to mechanicznie i bezpośrednio.
Ten element pełni więc rolę prostego łącznika w instalacji. Gdy bieg wsteczny nie jest włączony, obwód pozostaje otwarty. Po jego załączeniu styk przewodzi prąd i uruchamia lampy z tyłu pojazdu. Krótkie i konkretne rozwiązanie.
Sam przełącznik jest częścią większego układu, który obejmuje zasilanie, bezpiecznik, wiązkę przewodów, złącza i oprawy lamp. Dlatego brak świateł cofania nie oznacza automatycznie uszkodzenia samego czujnika. W Audi z tego okresu często winne są też styki we wtyczce albo zmęczony przewód przy skrzyni. To widać regularnie w starszych egzemplarzach.

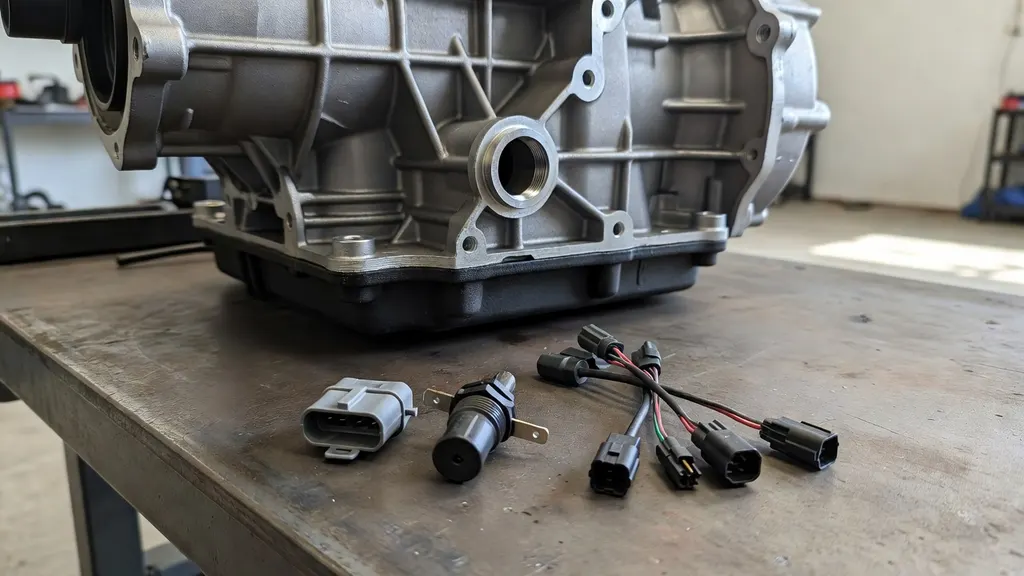

Wersje czujnika i cechy konstrukcyjne spotykane w Audi A3 8L
W Audi A3 8L spotyka się kilka odmian tego podzespołu, zależnie od typu skrzyni i rocznika. Najczęściej są to przełączniki dwuprzewodowe, z dwoma pinami odpowiadającymi za prosty obwód włącz/wyłącz. W części katalogów pojawiają się też odmiany o innej obudowie wtyczki, choć zasada działania pozostaje taka sama.
Różnice są pozornie drobne, ale istotne przy doborze części. Chodzi głównie o kształt złącza, długość korpusu, rodzaj uszczelnienia i wykonanie gwintu. W praktyce dwa czujniki mogą wyglądać podobnie na zdjęciu, a po stronie auta nie da się podłączyć kostki bez przeróbek. To częsty problem przy zakupie tańszych zamienników.
Typowym rozwiązaniem jest gwint M12, stosowany w wielu skrzyniach grupy Volkswagena z tamtych lat. Nie oznacza to jednak pełnej zamienności między wszystkimi wersjami. Znaczenie ma także skok gwintu, długość części roboczej i to, jak głęboko element wchodzi w korpus skrzyni.
Dobór zależy bezpośrednio od rodzaju przekładni. Inny przełącznik może wystąpić w skrzyni montowanej z silnikiem benzynowym 1.6, a inny w odmianie współpracującej z 1.8T czy 1.9 TDI. Nawet w ramach jednego modelu nie ma jednej uniwersalnej części. To warto sprawdzić przed demontażem starego elementu.
Objawy wskazujące na problem z czujnikiem lub jego obwodem
Najbardziej oczywisty objaw to brak świateł cofania mimo sprawnych żarówek i lamp. Jeśli po wrzuceniu biegu wstecznego z tyłu nic się nie zapala, a instalacja lamp nie nosi śladów uszkodzeń, podejrzenie szybko pada na przełącznik w skrzyni lub jego zasilanie. To klasyka.
Zdarza się też działanie nieregularne. Raz światła cofania zapalają się od razu, innym razem dopiero po mocniejszym dociśnięciu lewarka albo po lekkim poruszeniu nim na wstecznym. Taki objaw często wskazuje na zużyty styk w samym czujniku albo na luźne połączenie we wtyczce. W starszym A3 to nic niezwykłego.
Do tego dochodzą przypadki, w których usterka występuje razem z innymi drobnymi problemami elektrycznymi: zanikiem zasilania na wybranych odbiornikach, śniedzią na stykach czy uszkodzoną izolacją wiązki w komorze silnika. Wtedy sam czujnik bywa tylko jednym z elementów większego problemu. I to też widać regularnie przy autach po wielu naprawach blacharskich albo po montażu nieoryginalnego osprzętu.
Łatwo pomylić taki objaw z przepalonym bezpiecznikiem, usterką przewodów czy nawet problemem mechanizmu wybieraka. Sama skrzynia biegów rzadko jest tu źródłem awarii, ale jeśli bieg wsteczny nie zazębia się prawidłowo, przełącznik może nie zostać dociśnięty we właściwym momencie. To już jednak inna ścieżka diagnostyczna.
Przebieg sygnału i elementy współpracujące w instalacji
Układ świateł cofania zaczyna się od zasilania doprowadzonego przez bezpiecznik. Dalej prąd trafia do przełącznika w skrzyni, a po jego zamknięciu wraca przewodem do instalacji tylnej części auta i zasila lampy. Sama droga sygnału nie jest rozbudowana, ale po drodze występuje kilka punktów, które po latach sprawiają problemy.
Najczęściej chodzi o kostkę przy czujniku i krótki odcinek wiązki wychodzący ze skrzyni w stronę komory silnika. To miejsce pracuje przy drganiach, zmianach temperatury i kontakcie z wilgocią. Izolacja twardnieje, styki łapią nalot, zatrzask wtyczki słabnie. Potem pojawiają się przerwy, których nie widać gołym okiem.
W samych lampach warto brać pod uwagę stan oprawek i masy, bo słaby styk z tyłu auta potrafi dać identyczny efekt jak uszkodzony przełącznik. Z zewnątrz wygląda to tak samo: brak światła po wrzuceniu wstecznego. Różnica wychodzi dopiero przy sprawdzeniu napięcia na złączu i ciągłości przewodów.
Przy identyfikacji źródła problemu duże znaczenie ma schemat elektryczny dla konkretnej wersji rocznikowej. W A3 8L występowały różnice w prowadzeniu instalacji i oznaczeniach złączy, więc korzystanie z właściwego schematu skraca poszukiwania. Bez tego łatwo iść w złą stronę.
Najczęstsze źródła nieporozumień wokół pojęcia czujnika cofania
Najwięcej zamieszania bierze się z samej nazwy. W potocznym użyciu „czujnik cofania” bywa utożsamiany z systemem parkowania, czyli ultradźwiękowymi sensorami w zderzaku. W Audi A3 8L czujnik biegu wstecznego odpowiada jednak za lampy cofania, nie za wykrywanie przeszkód. To dwa zupełnie różne układy.
Podobnie wygląda sprawa z brzęczykiem albo głośniczkiem montowanym w autach z dodatkowymi systemami parkowania. Taki zestaw może aktywować się po wrzuceniu wstecznego, ale sam sygnał uruchamiający bierze z obwodu świateł cofania albo z osobnego modułu. Przełącznik w skrzyni nie mierzy odległości i nie obsługuje dźwięku. On tylko podaje sygnał elektryczny.
Bywają też pomyłki z automatyczną skrzynią biegów i modułem wybieraka. W manualnym A3 8L funkcja jest realizowana prostym stykiem na skrzyni. W automacie dochodzi inna logika pracy i inne elementy sterujące. Dlatego opisy z forów czy aukcji nie zawsze da się przenieść między wersjami bez sprawdzenia numeru części.
Do tego dochodzą rozbieżności w katalogach. Jeden sklep użyje nazwy „włącznik świateł cofania”, inny „czujnik biegu wstecznego”, a jeszcze inny „wyłącznik świateł cofania”. Chodzi o ten sam typ części, ale pod różnymi etykietami. To naprawdę częste.
Znaczenie właściwej identyfikacji części przed wymianą
Przy Audi A3 8L sama nazwa modelu nie wystarcza do zamówienia właściwego elementu. Znaczenie ma wersja silnikowa, rok produkcji i przede wszystkim typ skrzyni biegów. Dwa egzemplarze z tego samego rocznika mogą mieć inne rozwiązanie złącza albo inny korpus przełącznika.
Najpewniejszą drogą jest porównanie oznaczenia katalogowego i wyglądu starej części po demontażu. Liczba styków, kształt obudowy wtyczki, gwint i długość części roboczej muszą się zgadzać. Jeśli nie, pojawia się ryzyko, że nowy element nie zadziała mechanicznie albo nie połączy się z instalacją.
W praktyce błędny zakup często wynika z opisu ograniczonego do hasła „czujnik cofania Audi A3 8L”. To za mało. Na zdjęciach wiele przełączników wygląda identycznie, a różnice wychodzą dopiero po przyłożeniu kostki lub przy próbie wkręcenia w skrzynię. Potem wracają te same historie: część nowa, światła nadal nie działają.
Dlatego przed wymianą trzeba ustalić, czy problem dotyczy samego przełącznika, czy obwodu zasilania i lamp. A jeśli część ma być wymieniana, identyfikacja musi opierać się na konkretach. Bez zgadywania.
