Pod drzwi wewnętrzne o rozmiarze 80 nie zostawia się otworu szerokiego na 80 cm. Potrzebne jest dodatkowe miejsce na ościeżnicę i szczeliny montażowe. W dokumentacji poszczególnych zestawów można spotkać szerokości otworu 88, 88,8 lub 91 cm, a także różne wymagania dotyczące wysokości. Nie są to wymiary zamienne. O tym, ile miejsca pozostawić w murze, rozstrzyga konstrukcja wybranej ościeżnicy oraz poziom gotowej podłogi.
Oznaczenie drzwi 80 a rzeczywiste wymiary otworu
Rozmiar 80 jest oznaczeniem nominalnym drzwi, a nie gotowym wymiarem dla murarza. Trzeba odróżnić szerokość skrzydła, światło przejścia po zamontowaniu ościeżnicy oraz szerokość otworu w ścianie. Każda z tych wartości opisuje coś innego. Rzeczywisty wymiar skrzydła zależy między innymi od tego, czy ma ono przylgę, dlatego nie musi wynosić dokładnie 800 mm.
Światło przejścia to przestrzeń dostępna wewnątrz zamontowanej ościeżnicy. Faktyczną szerokość przechodzenia może dodatkowo ograniczać skrzydło otwarte pod określonym kątem. Otwór w murze musi natomiast pomieścić zewnętrzny obrys ramy oraz przewidziany przez producenta luz montażowy. Samo dodanie kilku centymetrów do liczby 80 nie daje pewnego wyniku.
Podane dalej wymiary dotyczą standardowych wewnętrznych drzwi rozwieranych. Nie należy przenosić ich na drzwi wejściowe, przesuwne ani zestawy z ościeżnicą ukrytą. Te rozwiązania mają inne profile, mocowania i wymagania dotyczące przygotowania ściany.
Orientacyjne wymiary otworu pod ościeżnicę stałą i regulowaną
Dla drzwi 80 w danych technicznych występują poniższe wymiary otworów. Wysokości odnoszą się do poziomu wykończonej podłogi, o ile dokumentacja konkretnego produktu nie określa innego punktu pomiaru.
- Ościeżnica stała: szerokość otworu 91 cm i wysokość 207,5 cm w systemie przewidującym takie wymiary.
- Inny system ościeżnicy stałej: szerokość 91 cm i wysokość 208 cm.
- Ościeżnica regulowana przylgowa: w wybranych zestawach otwór o szerokości 88 cm i wysokości 206 cm.
- Pozostałe systemy regulowane przylgowe: w kartach produktów można spotkać szerokość 88,8 cm lub wysokość 205 albo 206 cm. Wymiar dopełniający trzeba odczytać z tej samej dokumentacji.
Te liczby pokazują różnice między produktami, a nie dopuszczalny zakres od 88 do 91 cm szerokości i od 205 do 208 cm wysokości. Nie można połączyć szerokości z jednego systemu z wysokością drugiego. Również otwór 90 cm nie staje się automatycznie odpowiedni tylko dlatego, że mieści się pomiędzy podanymi wartościami.
Pierwszeństwo ma karta techniczna całego zestawu: skrzydła oraz pasującej do niego ościeżnicy. Powinna wskazywać wymagany otwór i ewentualne dopuszczalne odchyłki. Przygotowanie muru wyłącznie na podstawie nazwy rozmiaru bywa przyczyną poprawek już po tynkowaniu. W wykończonym mieszkaniu nawet poszerzenie otworu o 2 cm oznacza naruszenie gotowych krawędzi ściany.
Konstrukcja drzwi i ościeżnicy a wymagania wymiarowe

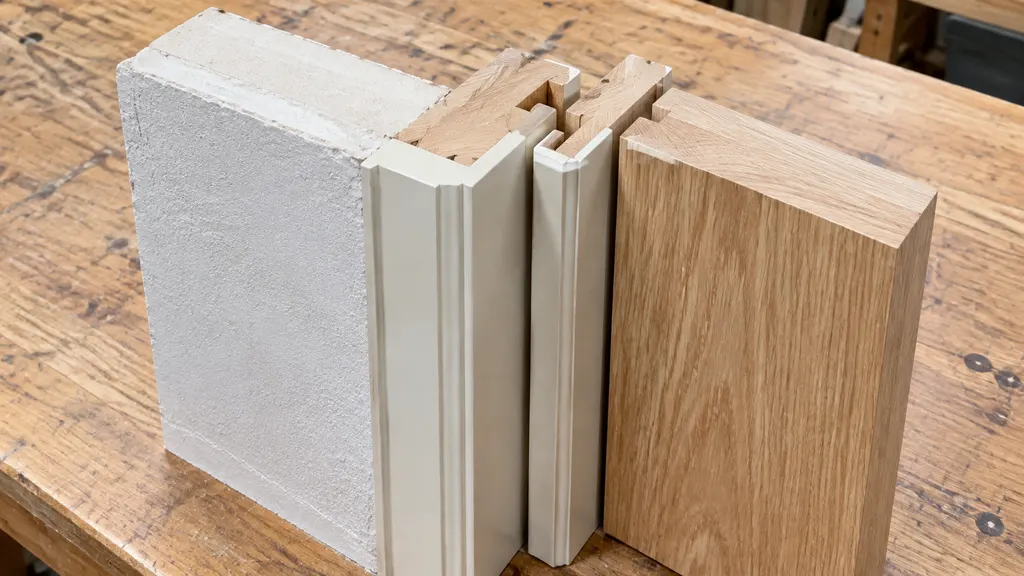

Podział na ościeżnice stałe i regulowane nie jest tym samym co podział na drzwi przylgowe i bezprzylgowe. Pierwszy dotyczy sposobu dopasowania ramy do grubości ściany. Drugi opisuje sposób osadzenia skrzydła względem ościeżnicy. Ościeżnica regulowana może więc należeć zarówno do zestawu przylgowego, jak i bezprzylgowego.
W drzwiach przylgowych krawędź skrzydła ma uskok, który po zamknięciu zachodzi na część ościeżnicy. W systemie bezprzylgowym skrzydło tworzy od strony licowej jedną płaszczyznę z ramą. Zmiana profilu oraz zastosowanie innej konstrukcji zawiasów wpływają na zewnętrzne wymiary zestawu. Z tego powodu wymagania otworu dla drzwi przylgowych nie muszą pasować do bezprzylgowych, nawet przy tym samym rozmiarze nominalnym.
Osobnego sprawdzenia wymagają drzwi rewersyjne, w których skrzydło licuje z ościeżnicą od strony przeciwnej do kierunku otwierania. Taki układ ma własne rozwiązania profili i okuć. Wymiarów nie należy ustalać przez analogię do standardowych drzwi z widoczną przylgą.
Regulacja ościeżnicy służy do objęcia ściany o określonej grubości. Nie pozwala dowolnie rozszerzać ramy na boki. Zestaw o zakresie regulacji 120-140 mm nie daje 20 mm zapasu na szerokości przejścia; ten zakres dotyczy głębokości zabudowy. To dwa niezależne wymiary.
Wysokość otworu względem gotowej podłogi
Punktem odniesienia dla wysokości montażowej jest poziom wskazany w dokumentacji drzwi, najczęściej wierzch gotowej posadzki. Pomiar od betonowego podłoża może dać poprawny wynik liczbowy, ale błędny wymiar użytkowy, jeśli nie zostaną odjęte warstwy podłogowe. Liczy się miejsce, które pozostanie po zakończeniu prac.
Jeżeli od surowego podłoża do nadproża jest 210 cm, a planowane warstwy podłogi zajmą 5 cm, dostępna wysokość po ich wykonaniu wyniesie 205 cm. Dla zestawu wymagającego 206 cm będzie to za mało. Do obliczenia wchodzą wszystkie niewykonane jeszcze warstwy: izolacja, jastrych, klej, podkład i okładzina, zależnie od etapu budowy.
Przy wymianie drzwi problem potrafi ujawnić się po ułożeniu paneli na zachowanej starej podłodze. Otwór nie zmienił się w murze, ale jego użyteczna wysokość zmalała. Dlatego decyzja o sposobie wykonania posadzki powinna poprzedzać ostateczne potwierdzenie wymiarów drzwi.
Próg, różnica poziomów między pomieszczeniami i wymagany prześwit pod skrzydłem również wpływają na montaż. Szczelina pod drzwiami może służyć przepływowi powietrza, a w pomieszczeniach wymagających wentylacji musi odpowiadać przyjętemu rozwiązaniu wentylacyjnemu. Nie należy uzyskiwać jej przez przypadkowe podniesienie całego zestawu. Podcinanie skrzydła jest dopuszczalne tylko w granicach przewidzianych dla danego produktu.
Geometria otworu i grubość wykończonej ściany
Szerokość otworu sprawdza się przy podłodze, w środkowej części i pod nadprożem. Wysokość mierzy się przy obu bokach oraz w środku. Najmniejsze wyniki pokazują miejsca ograniczające dostępną przestrzeń, ale same nie wystarczą do oceny, czy ościeżnicę uda się ustawić pionowo i z wymaganymi szczelinami.
Pion boków, poziom górnej krawędzi i długości przekątnych ujawniają przekoszenia. Otwór może mieć na każdej wysokości 88 cm szerokości, a mimo to być pochylony na bok. Prostokątna rama ustawiona pionowo nie wykorzysta wtedy całej zmierzonej przestrzeni. Równe przekątne także nie zastępują kontroli pionu i poziomu.
Grubość ściany trzeba ustalać razem z jej wykończeniem po obu stronach. Mur o grubości 12 cm po dodaniu dwóch warstw tynku po 1,5 cm ma już 15 cm. W łazience do wymiaru dochodzą jeszcze płytki z klejem, jeśli nie zostały uwzględnione wcześniej. Ościeżnicę regulowaną dobiera się do tej końcowej grubości, nie do samego pustaka.
Przy otworze łazienkowym ściana od strony płytek bywa grubsza niż przy górnej krawędzi, gdzie okładzina się kończy. Taka różnica wpływa na przyleganie opasek. Pomiar w jednym punkcie może więc nie wystarczyć. Lokalne zgrubienia tynku, krzywizny i uskoki wymagają oceny, ponieważ opaska nie służy do prostowania ściany.
Luzy montażowe i stan ościeży
Zewnętrzny wymiar ościeżnicy jest mniejszy od zalecanego otworu montażowego. Pozostawiona przestrzeń umożliwia ustawienie ramy, jej ustabilizowanie, wykonanie mocowania oraz wypełnienie szczelin zgodnie z instrukcją systemu. Wymagana szerokość luzów zależy od konstrukcji zestawu i sposobu montażu, dlatego nie ma jednej wartości właściwej dla wszystkich drzwi 80.
Jeśli karta produktu podaje otwór 88 x 206 cm, wymiar ten obejmuje już przestrzeń przewidzianą przez producenta do osadzenia ościeżnicy. Doliczenie kolejnych centymetrów na pianę może niepotrzebnie powiększyć otwór. Inaczej odczytuje się rysunek pokazujący wyłącznie zewnętrzny obrys ramy. Nazwa wymiaru jest równie ważna jak sama liczba.
Ościeża muszą być stabilne, bez odspojonego tynku, luźnych fragmentów zaprawy i pylących warstw. Miejsca mocowania powinny zapewniać odpowiednie podparcie, a ubytki trzeba naprawić materiałem dobranym do podłoża. Piana montażowa nie zastępuje brakującego fragmentu muru.
Świeże tynki i naprawy powinny osiągnąć stan wymagany do montażu danego systemu. Nadmierna wilgoć szkodzi zwłaszcza elementom drewnopochodnym. Zamontowanie opasek na mokrej, nierównej ścianie nie usuwa problemu; jedynie zasłania go do czasu pojawienia się odkształceń lub szczelin.
Niedopasowanie otworu do wybranego kompletu drzwiowego
Zbyt mały otwór ogranicza miejsce na ustawienie ościeżnicy i wykonanie wymaganych połączeń. Wciskanie ramy bez luzu może doprowadzić do jej odkształcenia albo utrudnić prawidłową pracę skrzydła. Przed korektą trzeba ustalić, czy przeszkadza jedynie nadmiar tynku, czy rzeczywisty wymiar muru.
Za duży otwór utrudnia stabilne zamocowanie zestawu, a opaski mogą nie zakryć szczelin. Szerokiej pustej przestrzeni nie powinno się wypełniać samą pianą z założeniem, że zastąpi ona podłoże i mocowanie. Rozwiązaniem może być trwałe zmniejszenie otworu materiałem odpowiednim do ściany, z zachowaniem warunków osadzenia drzwi.
Niedopasowanie dotyczy również wysokości oraz grubości przegrody. Jeśli po wykonaniu podłogi brakuje miejsca nad ościeżnicą, zmiana zakresu jej regulacji niczego nie poprawi. Gdy ściana jest grubsza niż dopuszcza dany zestaw, potrzebna jest ościeżnica o innym zakresie albo przewidziany przez producenta element poszerzający.
Do rozważenia pozostają korekta otworu, zastosowanie innego systemu ościeżnicy lub zamówienie zestawu o nietypowych wymiarach. Każde z tych rozwiązań wymaga ponownego sprawdzenia światła przejścia i możliwości otwierania skrzydła. Zmiana samej ramy nie gwarantuje, że zachowane zostaną wszystkie potrzebne wymiary.
Ingerencja w nadproże lub inne elementy konstrukcyjne wymaga oceny uprawnionego specjalisty. Nie można traktować ich jak warstwy tynku do skucia. Najmniej poprawek wymaga sytuacja, w której model drzwi, poziom podłogi i końcowa grubość ściany są ustalone przed przygotowaniem otworu.
