Czujnik ciśnienia klimatyzacji w Audi nie pełni wyłącznie roli zabezpieczenia. To jeden z podstawowych sygnałów dla sterowania całym układem. Od jego odczytu zależy uruchomienie sprężarki, praca wentylatorów chłodnicy, a w wielu wersjach także logika działania panelu Climatronic i reakcja sterownika silnika. Jeśli sygnał jest nielogiczny albo zanika, układ potrafi całkowicie zablokować chłodzenie mimo tego, że mechanicznie wszystko wygląda na sprawne.
W praktyce ten element jest często wskazywany jako winny zbyt szybko. Nie bez powodu. Objawy uszkodzonego sensora bywają podobne do skutków zbyt małej ilości czynnika, problemów z wentylatorami czy przerwy w wiązce. Sama obecność błędu związanego z czujnikiem nie przesądza jeszcze o jego wymianie. Dopiero zestawienie odczytów elektronicznych z rzeczywistym ciśnieniem w układzie daje wiarygodny obraz sytuacji.
Rola czujnika ciśnienia klimatyzacji w układach Audi
W nowszych układach Audi stosowany jest czujnik analogowy, a nie prosty włącznik ciśnieniowy działający skokowo. Różnica jest istotna. Starszy włącznik informował sterownik jedynie o przekroczeniu określonego progu, natomiast czujnik ciśnienia przekazuje bieżącą wartość w formie sygnału napięciowego. Dzięki temu sterownik nie tylko włącza lub odcina sprężarkę, ale też precyzyjniej zarządza wentylatorami i reaguje na przeciążenie układu.
W grupie VAG często pojawia się oznaczenie G65. To właśnie czujnik ciśnienia czynnika chłodniczego, widoczny w diagnostyce jako osobny element nadzoru układu klimatyzacji. Jeśli G65 podaje zbyt niską albo nielogiczną wartość, sprężarka nie dostaje zgody na pracę. Czasem panel klimatyzacji nadal wygląda na aktywny, ale chłodzenia nie ma. Tak to właśnie wygląda w wielu Audi z Climatronikiem.
Sygnał z tego czujnika trafia zależnie od modelu do sterownika klimatyzacji, sterownika wentylatorów albo bezpośrednio do sterownika silnika. To ważne, bo brak chłodzenia może wynikać nie tylko z samego sensora, lecz także z problemu po drodze. W warsztacie często widać jeden schemat: sprężarka nie startuje, błąd wraca po skasowaniu, a winna okazuje się zaśniedziała wtyczka przy przewodzie wysokiego ciśnienia. Sam czujnik jest wtedy sprawny.
Umiejscowienie czujnika ciśnienia w różnych modelach Audi
Najczęściej czujnik znajduje się na przewodzie wysokiego ciśnienia, między sprężarką a skraplaczem, albo w pobliżu osuszacza. W zależności od modelu można go znaleźć przy prawym lub lewym boku komory silnika, przy pasie przednim, a w części konstrukcji także bliżej podszybia. W Audi A4 B6 i B7 szuka się go zwykle z przodu komory, przy przewodach klimatyzacji. W A6 C5 i C6 lokalizacja bywa bardziej schowana i dostęp jest gorszy. W Audi A3 8P element często siedzi blisko skraplacza i łatwo pomylić go z innym czujnikiem instalacji chłodzenia.
Znaczenie ma sama obudowa i złącze. Czujnik G65 występuje najczęściej jako element 3-pinowy. To prosty trop identyfikacyjny, ale nie jedyny, bo obok mogą znajdować się również presostaty wentylatorów, czujniki temperatury albo przełączniki związane z układem chłodzenia silnika. Przy oględzinach komory silnika łatwo chwycić nie ten element, który trzeba. To się zdarza regularnie.
Istotna jest też obecność zaworka serwisowego pod czujnikiem. W wielu układach po wykręceniu sensora czynnik nie ucieka, bo gniazdo ma zawór odcinający. Nie dotyczy to jednak wszystkich wersji i roczników. Bez sprawdzenia numeru części i budowy gniazda nie ma sensu zakładać, że demontaż będzie bezpieczny dla napełnionego układu.
Objawy wskazujące na nieprawidłową pracę czujnika lub powiązanych obwodów
Najbardziej typowy objaw to brak załączania sprężarki mimo tego, że panel klimatyzacji reaguje normalnie, a układ jest napełniony. W części Audi pojawia się wtedy stały tryb ECON, którego nie da się wyłączyć. To nie musi oznaczać uszkodzenia panelu. Często oznacza po prostu brak zgody na start sprężarki z powodu odczytu ciśnienia poza dopuszczalnym zakresem.
Bywa też inaczej. Klimatyzacja chłodzi tylko przez chwilę, po czym wyłącza się bez wyraźnego powodu, a po kilku minutach wraca do pracy. Takie objawy zdarzają się przy niestabilnym sygnale z czujnika, ale też przy uszkodzonej wiązce lub zbyt wysokim ciśnieniu po stronie skraplacza. W ruchu miejskim widać to szczególnie dobrze: na postoju chłodzenie zanika, po ruszeniu wraca. Wtedy bardzo często problem leży po stronie wentylatorów albo przepływu powietrza przez skraplacz, a nie w samym sensorze.
Do tego dochodzą błędy zapisane w sterownikach. Spotykane są komunikaty o zwarciu do plusa, zwarciu do masy, przerwie w obwodzie albo sygnale poza zakresem. Same kody nie wystarczą do postawienia diagnozy. Jeżeli układ ma za mało czynnika, czujnik pokaże po prostu realnie zbyt niskie ciśnienie i sterownik zareaguje blokadą sprężarki. To prawidłowe zachowanie, nie awaria sensora.
Zdarza się również odwrotna sytuacja. Wentylatory pracują intensywnie, klimatyzacja po chwili się odcina, a ciśnienie rośnie za szybko. Taki obraz daje zapchany skraplacz, niewydolny wentylator lub przeładowanie układu czynnikiem. Czujnik wtedy nie powoduje problemu. On go tylko pokazuje.
Zakres diagnostyki elektrycznej i elektronicznej
Podstawą jest sprawdzenie trzech obwodów na złączu czujnika: zasilania, masy i sygnału. W typowym układzie 3-pinowym jeden przewód dostarcza napięcie odniesienia 5 V, drugi stanowi masę, a trzeci przenosi sygnał zwrotny zależny od ciśnienia. Przy wyłączonej klimatyzacji i ustabilizowanym układzie napięcie sygnału nie jest zerowe. Jeśli na pinie sygnałowym stale pojawia się 0 V albo pełne napięcie zasilania, to sygnał jest nielogiczny i trzeba sprawdzić, czy problem leży w czujniku czy w przewodach.
Sama obecność 5 V na kostce nie zamyka sprawy. Liczy się także jakość połączenia i spadki napięcia pod obciążeniem. W Audi korozja styków w okolicy pasa przedniego nie jest rzadkością, zwłaszcza po naprawach blacharskich albo po jeździe w warunkach zimowych. Na zewnątrz wszystko wygląda dobrze, a po rozpięciu wtyczki widać zielony nalot i luźny styk. Potem odczyt ciśnienia skacze bez związku z rzeczywistą pracą układu.
Kolejny etap to kontrola ciągłości przewodów między czujnikiem a sterownikiem. Przetarcia wiązki trafiają się szczególnie tam, gdzie przewody biegną przy chłodnicy, wentylatorach albo przy uchwytach metalowych. To drobiazg, ale potrafi zatrzymać klimatyzację całkowicie.

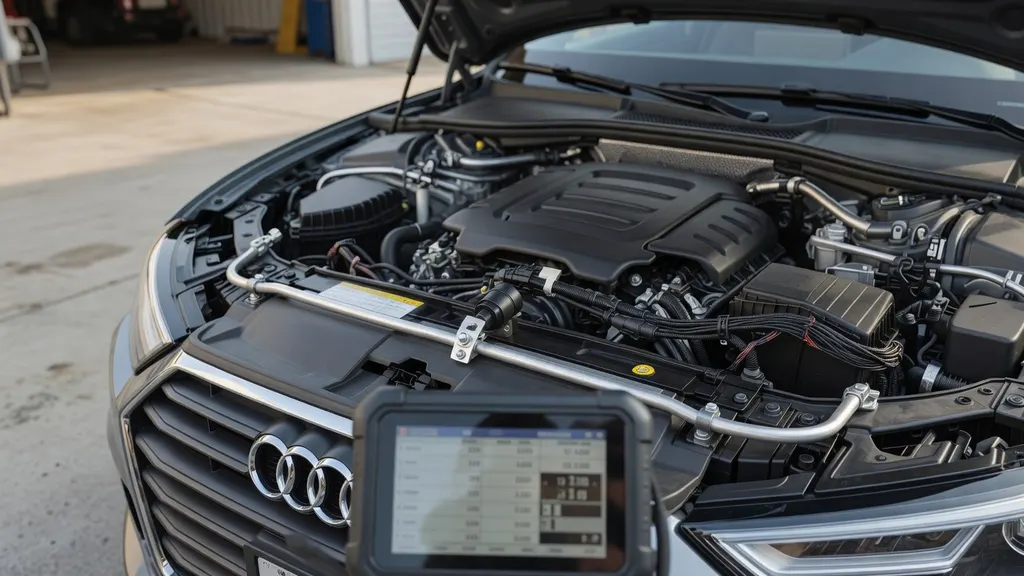

Diagnostyka komputerowa VAG pozwala sprawdzić nie tylko błędy, ale też wartości rzeczywiste. I tu widać najwięcej. Jeśli sterownik pokazuje 0 bar albo wartość skrajną, mimo że manometry wskazują ciśnienie spoczynkowe typowe dla napełnionego układu, sygnał z czujnika jest niewiarygodny. Jeśli natomiast wartości rosną i spadają logicznie wraz z pracą sprężarki i wentylatorów, problem trzeba szukać gdzie indziej.
Parametry diagnostyczne istotne przy ocenie czujnika
W blokach pomiarowych istotny jest przede wszystkim odczyt ciśnienia czynnika. Przy niepracującej klimatyzacji, na wyrównanym układzie i temperaturze otoczenia rzędu 20-25 stopni, elektronika pokazuje najczęściej 5-7 bar. Po uruchomieniu sprężarki wartość po stronie wysokiej rośnie i zależy od temperatury zewnętrznej, obciążenia układu oraz wydolności chłodzenia skraplacza. W normalnej pracy często pojawia się zakres 10-16 bar. W upale odczyt bywa wyższy.
Liczy się nie tylko sama liczba, lecz także jej zachowanie w czasie. Sygnał powinien zmieniać się płynnie. Skoki o kilka bar w ułamku sekundy bez zmiany pracy układu wskazują na problem elektryczny albo uszkodzenie sensora. To bardzo charakterystyczne. W danych rzeczywistych widać wtedy wartości, które nie pasują do pracy wentylatorów i temperatur przewodów.
Ważne są też rozbieżności między odczytem elektronicznym a stanem faktycznym instalacji. Jeśli przewód wysokiego ciśnienia jest gorący, sprężarka pracuje, wentylatory przyspieszają, a sterownik nadal pokazuje niskie ciśnienie, czujnik albo jego obwód podają błędny sygnał. Gdy odczyt jest wysoki i jednocześnie skraplacz nie ma wydajnego chłodzenia, elektronika może mówić prawdę. Trzeba to odróżnić.
Ocena ciśnienia w układzie a wiarygodność wskazań czujnika
Bez pomiaru manometrami nie da się rzetelnie ocenić, czy czujnik przekłamuje. To kluczowe. Niedobór czynnika obniża ciśnienie spoczynkowe i robocze, a sterownik odbiera to jako stan zagrażający sprężarce. W takiej sytuacji brak chłodzenia jest skutkiem realnego problemu z układem, nie awarii czujnika. Dokładnie tak samo działa to przy zbyt wysokim ciśnieniu, gdy układ odcina sprężarkę, żeby uniknąć przeciążenia.
Temperatura otoczenia ma duży wpływ na interpretację wyników. Przy chłodnym powietrzu ciśnienie statyczne będzie niższe niż w upalny dzień, a wartości robocze po uruchomieniu klimatyzacji również zmieniają się wraz z warunkami zewnętrznymi. W praktyce nie da się oceniać odczytu w oderwaniu od temperatury i wydajności wentylatorów. Te zależności są proste, ale często pomijane.
Granica między usterką czujnika a awarią samego układu chłodniczego przebiega tam, gdzie kończy się zgodność danych. Jeśli manometry i diagnostyka pokazują to samo, sensor jest wiarygodny. Jeżeli ciśnienia rzeczywiste są prawidłowe, a sterownik widzi wartości skrajne albo nieruchome, podejrzenie pada na czujnik, złącze lub przewody. Gdy po stronie wysokiej ciśnienie szybko rośnie ponad bezpieczny poziom, trzeba patrzeć na skraplacz, wentylatory i drożność układu. Nie na siłę na G65.
Najczęstsze źródła usterek w obszarze czujnika ciśnienia klimatyzacji
Awaria samego sensora zdarza się regularnie, szczególnie w starszych egzemplarzach Audi. Najczęściej pojawia się niestabilny sygnał wyjściowy albo całkowity brak odczytu. To jednak tylko jedna z możliwych przyczyn. Równie często problem siedzi we wtyczce, gdzie dochodzi do utlenienia styków, albo w wiązce uszkodzonej przez drgania i temperaturę.
Do tej grupy usterek trzeba dopisać elementy sterowania. Przekaźnik sprężarki, sterownik wentylatorów, panel klimatyzacji czy logika sterownika silnika mogą zablokować załączenie klimatyzacji mimo sprawnego czujnika. Z zewnątrz objaw jest ten sam: brak chłodzenia. Diagnoza już nie.
Osobna sprawa to realne problemy z ciśnieniem czynnika. Ubytek po nieszczelności obniża ciśnienie i blokuje rozruch sprężarki. Niewydolne wentylatory albo zabrudzony skraplacz podnoszą ciśnienie po stronie wysokiej, więc układ również się wyłącza. W obu przypadkach czujnik robi to, co powinien. Takie przypadki trafiają się bardzo często po zimie, gdy skraplacz jest zasypany brudem i solą.
Najbardziej myląca jest błędna diagnoza polegająca na przypisaniu każdej awarii klimatyzacji czujnikowi G65. To skrót myślowy, który kończy się niepotrzebną wymianą części. A problem wraca od razu po uruchomieniu silnika.
Wnioski diagnostyczne i decyzje serwisowe po sprawdzeniu czujnika
Wymiana czujnika ma sens wtedy, gdy potwierdza ją kilka przesłanek naraz: poprawne zasilanie i masa, ciągłość przewodów, brak problemów z napełnieniem układu, a do tego odczyt ciśnienia nielogiczny względem pomiaru manometrami. Jeżeli po podmianie sensora dane wracają do normy i sprężarka pracuje stabilnie, diagnoza jest zamknięta. Krótko mówiąc: sygnał był zły, reszta układu była sprawna.
Są też sytuacje, w których nowy czujnik niczego nie zmienia. Dzieje się tak przy nieszczelności, zatkanym skraplaczu, uszkodzeniu wentylatorów, problemie ze sprężarką albo przerwie w instalacji. Wtedy błąd wraca, klimatyzacja nadal się nie załącza albo wyłącza po chwili. To częsty obraz po wymianie „na próbę”.
Po każdej interwencji warto wrócić do diagnostyki i sprawdzić błędy oraz parametry rzeczywiste. Tylko wtedy widać, czy sygnał ciśnienia jest stabilny i czy sterownik ponownie pozwala na pełną pracę układu. Sam brak kodu usterki nie daje pełnego obrazu. Liczy się także zachowanie ciśnienia pod obciążeniem i reakcja wentylatorów.
Na końcu zostaje kontrola szczelności i napełnienia układu. Jeśli czujnik był wykręcany, trzeba sprawdzić stan uszczelnienia i poprawność montażu. Zbyt mocne dokręcenie, uszkodzony oring albo zabrudzone gniazdo skracają trwałość nowego elementu. To detale, ale właśnie one później wracają jako kolejna „awaria czujnika”.
W praktyce dobra diagnoza czujnika ciśnienia w Audi nie polega na samym odczycie błędu. Potrzebne jest porównanie elektryki, danych z VAG i realnego ciśnienia w układzie. Dopiero wtedy wiadomo, czy winny jest G65, czy coś zupełnie innego. I to jest sedno.
