Przekaźnik w samochodzie rzadko jest elementem widocznym dla kierowcy, ale od niego zależy praca wielu podstawowych obwodów. Gdy przestają działać światła, wycieraczki, pompa paliwa albo rozrusznik, podejrzenie często pada właśnie na ten niewielki element. Sam pomiar miernikiem potrafi wiele wyjaśnić, pod warunkiem że sprawdza się nie tylko sam przekaźnik, lecz także warunki jego pracy w instalacji.
Tu nie wystarcza jeden odczyt. Ten sam przekaźnik może wyglądać na sprawny na stole, a w samochodzie nie przełączać obwodu z powodu braku masy, zbyt niskiego napięcia zasilania albo nadpalonych styków w gnieździe. To w praktyce zdarza się częściej, niż wynikałoby z prostego schematu.
Rola przekaźnika w instalacji elektrycznej samochodu
Przekaźnik działa jako element pośredniczący między obwodem sterującym a odbiornikiem pobierającym większy prąd. Niewielki sygnał ze stacyjki, przełącznika lub sterownika uruchamia cewkę, a ta przełącza styki robocze i dopiero wtedy podaje zasilanie na właściwy odbiornik. Dzięki temu przez przycisk, stacyjkę czy moduł nie musi płynąć pełny prąd roboczy reflektorów, dmuchawy czy rozrusznika.
W samochodzie sygnał sterujący nie zawsze pochodzi z jednego miejsca. Część przekaźników dostaje plus po stacyjce, część ma stały plus i jest załączana masą z modułu, a niektóre pracują tylko przy spełnieniu kilku warunków jednocześnie. W układach silnika to norma. Sterownik może podać masę na przekaźnik pompy paliwa dopiero po rozpoznaniu sygnału z czujników i autoryzacji rozruchu.
Najczęściej przekaźniki spotyka się w obwodach rozrusznika, świateł, wycieraczek, ogrzewania szyb, wentylatorów chłodnicy i układów zasilania silnika. Tam, gdzie prąd jest wyższy albo sterowanie odbywa się przez moduł elektroniczny, przekaźnik nadal pozostaje prostym i skutecznym rozwiązaniem. To wciąż bardzo powszechny element.
Znaczenie ma też sposób przełączania styków. W instalacji występują styki normalnie otwarte, czyli NO, oraz normalnie zamknięte, czyli NC. W stanie spoczynku zachowują się inaczej, więc ten sam wynik pomiaru ciągłości może oznaczać sprawność albo usterkę, zależnie od typu przekaźnika.
Budowa i oznaczenia istotne podczas pomiaru
Każdy klasyczny przekaźnik samochodowy ma dwa podstawowe obwody: cewkę sterującą i styki robocze. Cewka po podaniu napięcia wytwarza pole magnetyczne, które przesuwa zworę. Zwora zamyka albo rozłącza tor prądowy zasilający odbiornik. Proste. I właśnie te dwa obwody mierzy się oddzielnie.
Najczęściej spotykane oznaczenia pinów są zgodne z układem stosowanym od lat w motoryzacji. Zaciski 85 i 86 to końce cewki. Pin 30 bywa stykiem wspólnym, czyli wejściem zasilania. Pin 87 to wyjście po załączeniu, a 87a oznacza styk spoczynkowy obecny w przekaźnikach przełącznych. Nie wszystkie obudowy mają identyczny układ graficzny, dlatego numerację trzeba czytać z obudowy konkretnego elementu, a nie zgadywać po położeniu nóżek. W warsztacie to jeden z częstszych powodów błędnych pomiarów.
Różnica między przekaźnikiem zwiernym, rozwiernym i przełącznym jest kluczowa przy interpretacji wyniku. Zwierny po zasileniu cewki łączy 30 z 87. Rozwierny po zasileniu rozłącza obwód, który w spoczynku jest zamknięty. Przełączny ma oba tory: w stanie spoczynku połączenie istnieje między 30 i 87a, a po załączeniu przechodzi na 30 i 87.
Nie każdy przekaźnik ma identyczny układ wewnętrzny. W części elementów cewka jest zabezpieczona diodą lub rezystorem tłumiącym przepięcia. To zmienia sposób pomiaru, szczególnie przy sprawdzaniu rezystancji i przy podawaniu zasilania z zewnętrznego źródła. Jeśli w środku jest dioda, biegunowość zasilania cewki ma znaczenie. Odwrócenie plusa i masy nie da prawidłowego wyniku.
Układ pinów i logika działania
Zaciski 85 i 86 służą do zasilania cewki, ale nie zawsze jeden z nich jest plusem, a drugi masą w stałym układzie. W wielu autach plus pojawia się po stacyjce, a sterownik podaje masę wtedy, gdy ma uruchomić odbiornik. To ważne, bo brak napięcia na jednym pinie nie oznacza jeszcze awarii przekaźnika.
Na styk wspólny, najczęściej oznaczony jako 30, trafia zasilanie robocze. Powinno być obecne stale albo po włączeniu zapłonu, zależnie od obwodu. Po załączeniu przekaźnika napięcie przechodzi na pin 87. Gdy występuje styk 87a, jest on aktywny tylko w stanie spoczynku.
Numeracja musi się zgadzać z danym typem. Są przekaźniki o pięciu pinach, są też wersje z podwójnym 87 bez styku 87a. Z zewnątrz bywają podobne, ale pracują inaczej. Włożenie niewłaściwego typu w miejsce oryginalnego potrafi dać objawy pozornie niezwiązane z samym przekaźnikiem.

Warunki poprawnego pomiaru przekaźnika miernikiem
Rzetelna diagnostyka zaczyna się od zasilania. Jeśli akumulator ma wyraźnie zaniżone napięcie, wyniki pomiaru będą mylące. Cewka może klikać, lecz nie przełączy styków z pełną siłą, a na obwodzie roboczym pojawi się duży spadek napięcia. Przy napięciu spoczynkowym akumulatora rzędu 12,4-12,8 V warunki do podstawowych pomiarów są poprawne. W czasie rozruchu wartości i tak spadają, ale to już osobna obserwacja.

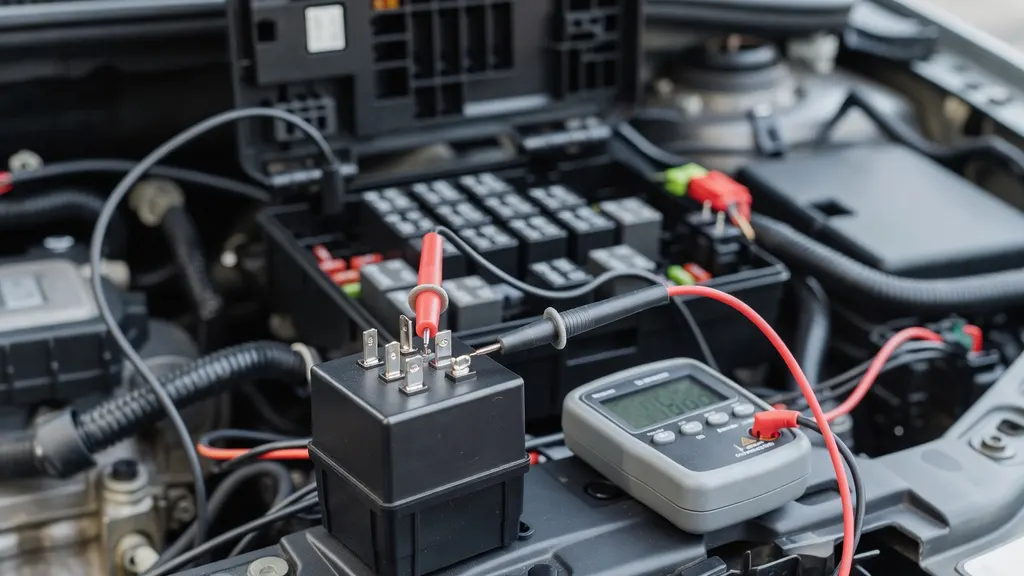

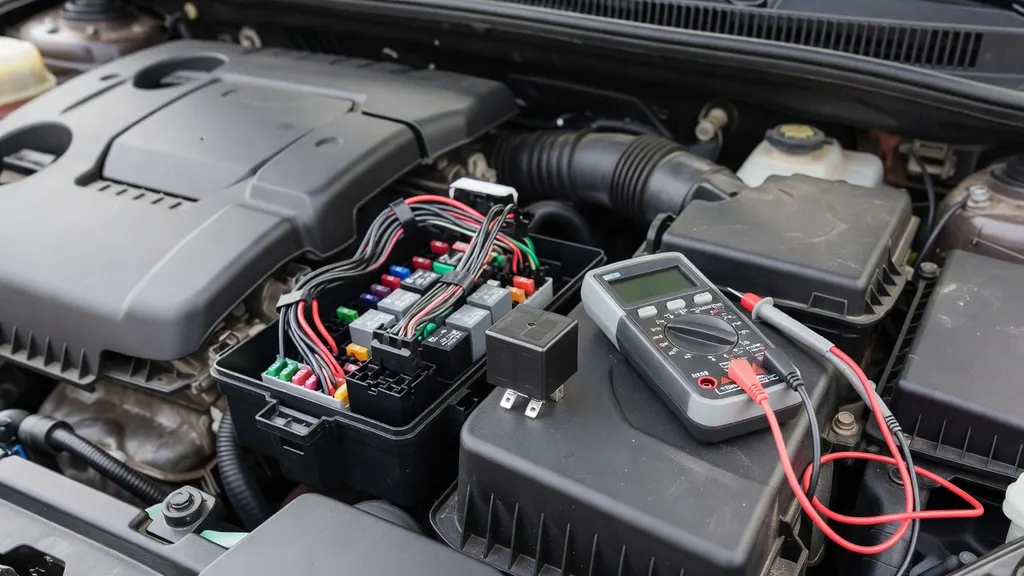

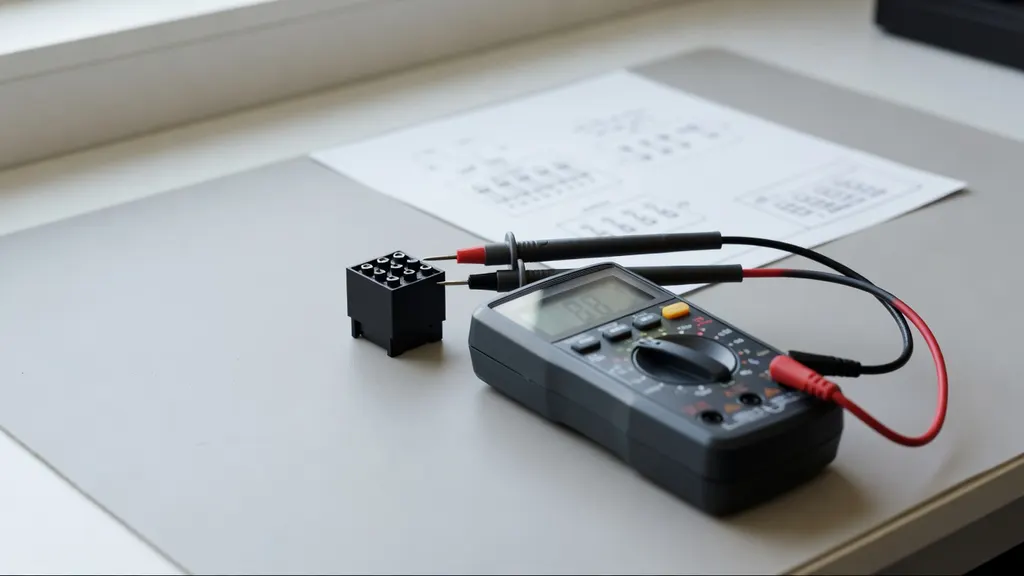

Sam przekaźnik warto sprawdzić na dwa sposoby: po wyjęciu z gniazda i bezpośrednio w instalacji. Pomiar poza autem pozwala ocenić cewkę i przełączanie styków bez wpływu instalacji. Pomiar w gnieździe pokazuje, czy do przekaźnika w ogóle dochodzi sterowanie, zasilanie i masa. Bez tego łatwo dojść do złego wniosku, że winny jest sam element.
Miernik może pracować w trybie rezystancji, ciągłości i napięcia. Każdy tryb odpowiada na inne pytanie. Rezystancja mówi, czy cewka nie ma przerwy albo zwarcia. Ciągłość pokazuje, czy styki łączą się po załączeniu. Pomiar napięcia pozwala sprawdzić, czy na pinach występują właściwe warunki pracy. Słychać kliknięcie i nic się nie dzieje? Wtedy pomiar napięcia pod obciążeniem bywa ważniejszy niż sama ciągłość.
Obciążenie odbiornika ma znaczenie. Przekaźnik może przełączać się poprawnie bez obciążenia, ale po podłączeniu dmuchawy, pompy czy żarówek napięcie na stykach spada tak mocno, że układ nie działa. To klasyczny objaw nadpalonych styków. Na stole taki przekaźnik często przechodzi prosty test.
Błąd pojawia się też wtedy, gdy pomiar wykonuje się bez uwzględnienia zasilania po stacyjce albo rodzaju sterowania masą. W praktyce często wygląda to tak: na jednym pinie nie ma plusa, więc ktoś uznaje, że obwód jest martwy, chociaż sterownik ma podać masę dopiero po spełnieniu warunku pracy. Bez znajomości logiki obwodu sam odczyt z miernika niewiele znaczy.
Parametry elektryczne oceniane podczas sprawdzania przekaźnika
Pierwszy etap to pomiar rezystancji cewki między pinami 85 i 86. W typowych przekaźnikach 12 V wartość mieści się najczęściej w przedziale od 50 do 150 Ω. Odczyt bardzo wysoki albo nieskończony wskazuje przerwę. Bardzo niski, liczony w pojedynczych omach, sugeruje zwarcie cewki lub inny uszkodzony układ wewnętrzny.
Kolejny krok to sprawdzenie, czy po włączeniu odpowiedniego obwodu na cewce pojawia się napięcie sterujące. Jeśli jeden pin ma stały plus, a drugi dostaje masę z modułu, pomiar trzeba wykonać względem właściwego punktu odniesienia. To nie brzmi efektownie, ale właśnie tu często wychodzi sedno usterki: przekaźnik jest sprawny, tylko nie dostaje sygnału.
Na styku wejściowym, zazwyczaj 30, powinno występować napięcie zasilające. Jeżeli go nie ma, winy należy szukać wcześniej: w bezpieczniku, przewodzie zasilającym, połączeniu w skrzynce lub samym gnieździe. Bardzo często problem siedzi właśnie tam. Nadtopione gniazdo potrafi wyglądać z zewnątrz dobrze, a wewnątrz tracić kontakt przy większym prądzie.
Po załączeniu cewki trzeba sprawdzić ciągłość między stykiem wspólnym i wyjściowym, ale ważniejszy jest jeszcze spadek napięcia. Jeśli na wejściu jest 12,5 V, a na wyjściu po załączeniu pojawia się 10,8 V przy pracującym odbiorniku, styki mają zbyt dużą rezystancję. Miernik pokazuje wtedy to, czego samo kliknięcie nie ujawnia.
Charakterystyka poprawnej pracy styków
Sprawny przekaźnik po podaniu napięcia na cewkę zmienia stan między wejściem i wyjściem w sposób jednoznaczny. W przekaźniku zwiernym 30 i 87 są rozłączone w spoczynku i łączą się po zasileniu cewki. W przełącznym połączenie przechodzi z 87a na 87. To musi być wyraźne.
Słyszalne kliknięcie pomaga, ale ma ograniczoną wartość diagnostyczną. Mechanizm może pracować, a styki w środku mogą być wypalone albo nadpalone. Taki przekaźnik klika normalnie, tylko prąd do odbiornika nie płynie prawidłowo. To częsty przypadek w obwodach świateł, wentylatorów i ogrzewania.
Wypalone styki dają też objawy niestabilne. Raz działa, raz nie. Czasem po lekkim poruszeniu przekaźnika obwód wraca do życia. To nie jest przypadek. To typowy ślad zużycia elementu albo luźnego kontaktu w gnieździe.

Objawy uszkodzeń i ich interpretacja w różnych układach auta
Brak reakcji rozrusznika po przekręceniu kluczyka często kieruje uwagę na przekaźnik rozruchu. Jeśli na cewce jest sterowanie, na styku zasilającym jest napięcie, a po załączeniu nie pojawia się ono na wyjściu, podejrzenie jest zasadne. Gdy jednak napięcia sterującego brak, problem leży gdzie indziej: w stacyjce, czujniku położenia skrzyni, immobilizerze albo połączeniach.
Cykanie przekaźnika bez uruchomienia odbiornika oznacza najczęściej zbyt niskie napięcie zasilania, słabą masę albo duży spadek napięcia w obwodzie. W samochodach z osłabionym akumulatorem słychać to regularnie przy próbie rozruchu. Przekaźnik dostaje impuls, załącza się, napięcie spada i odpuszcza. I tak w kółko.
Chwilowe działanie i niestabilne załączanie pojawiają się też przy pękniętych lutach w module sterującym, luźnych pinach w skrzynce bezpieczników albo zużytym samym przekaźniku. Objaw bywa bardzo podobny. Dlatego sam dźwięk pracy to za mało.
Spadek napięcia podczas pracy wycieraczek, dmuchawy czy ogrzewania szyby wskazuje często na zwiększoną rezystancję styków roboczych. Odbiornik rusza, ale działa wolniej, nierówno albo tylko na części zakresu. W praktyce łatwo to zauważyć przy wycieraczkach: na suchym szkle jeszcze idą, na mokrym nagle zwalniają.
Brak zasilania świateł lub obwodów pomocniczych mimo obecności sygnału sterującego oznacza, że cewka działa, ale tor roboczy nie przenosi napięcia. Przyczyną może być sam przekaźnik, ale też wypalone styki w gnieździe. To jeden z tych przypadków, gdy wymiana przekaźnika nic nie zmienia.
Zależność objawów od rodzaju obwodu
W obwodach rozruchowych i wysokoprądowych nawet niewielki wzrost oporu daje duże skutki. Rozrusznik potrzebuje dużego prądu, więc słaby styk od razu wychodzi na jaw. Tu objawy są brutalne: klik, cisza, czasem tylko przygasanie kontrolek.
W oświetleniu i sygnalizacji problemy bywają subtelniejsze. Światła mogą działać, ale świecić słabiej albo zanikać po nagrzaniu elementu. Takie usterki łatwo pomylić z awarią żarówki, przełącznika czy bezpiecznika.
Obwody sterowane przez moduł lub komputer silnika wymagają ostrożniejszej interpretacji. Sterownik nie zawsze podaje sygnał od razu i nie zawsze robi to plusem. Gdy przekaźnik pompy paliwa czy wentylatora nie dostaje sterowania, sam pomiar jego rezystancji niewiele wnosi bez sprawdzenia warunków wejściowych.
Znaczenie zasilania, masy i sterowania zewnętrznego
W instalacji samochodowej trzeba rozróżniać stałe zasilanie i zasilanie pojawiające się po stacyjce. Stały plus jest obecny cały czas i zasila wiele torów roboczych przekaźników. Plus po stacyjce aktywuje część obwodów dopiero po włączeniu zapłonu. Jeśli pomiar wykonuje się przy wyłączonym zapłonie, brak napięcia na pinie może być całkowicie prawidłowy.
Masa także występuje w dwóch wersjach: stałej i sterowanej. W starszych układach cewka często ma stałą masę i dostaje plus po włączeniu przełącznika. W nowszych autach bywa odwrotnie: plus pojawia się po stacyjce, a moduł steruje masą. To bardzo częsty układ. I łatwo go źle odczytać.
W wielu obwodach załączaniem przekaźnika steruje komputer silnika. Dotyczy to pompy paliwa, wentylatorów chłodnicy, świec żarowych czy zasilania osprzętu silnika. Jeżeli sterownik nie widzi właściwego sygnału z czujnika, nie poda sterowania i przekaźnik pozostanie wyłączony mimo swojej pełnej sprawności.
Uszkodzenia przewodów, gniazd i styków zdarzają się częściej niż awaria samego przekaźnika. To nie teoria. W skrzynkach bezpieczników regularnie widać przegrzane gniazda, luźne konektory i śniedź, która podnosi opór obwodu. Wtedy nowy przekaźnik nie rozwiązuje problemu, bo problem siedzi obok.
Dlatego znaczenie ma pomiar napięć na wszystkich istotnych pinach gniazda: zasilaniu roboczym, pinach cewki i wyjściu do odbiornika. Dopiero taki zestaw pozwala określić, czy brakuje sterowania, zasilania, masy, czy sam przekaźnik nie przewodzi pod obciążeniem.
Granice diagnostyki miernikiem i sytuacje wymagające szerszej analizy
Miernik pozwala ocenić wiele, ale nie wszystko. Przekaźnik może być elektrycznie sprawny, a problem nadal będzie leżał w instalacji albo samym odbiorniku. Jeśli na wyjściu przekaźnika pojawia się pełne napięcie, a urządzenie nie działa, trzeba szukać dalej: w przewodach do odbiornika, połączeniu masowym albo samym podzespole.
Pomiar bez obciążenia ma ograniczenia. Styki, które przy teście ciągłości wyglądają dobrze, pod realnym prądem potrafią ujawniać duży spadek napięcia. Dotyczy to szczególnie obwodów o większym poborze, takich jak wentylatory, ogrzewanie szyb, pompy czy rozrusznik. To widać dopiero w pracy.
Znaczenie ma też porównanie zachowania przekaźnika z objawami całego obwodu. Jeśli element klika poprawnie, zasilanie na wyjściu jest prawidłowe, a odbiornik nadal nie reaguje, podejrzenie przenosi się poza przekaźnik. Gdy z kolei napięcie sterujące znika nieregularnie, trzeba sprawdzić stacyjkę, moduł, bezpieczniki, złącza i punkty masowe.
Uszkodzoną stacyjkę warto podejrzewać wtedy, gdy kilka obwodów po zapłonie pracuje niestabilnie jednocześnie. Problemy ze sterownikiem lub jego wejściami częściej dają objawy wybiórcze i zależne od warunków pracy silnika. Słaba masa potrafi za to wywołać bardzo różne objawy naraz. Czasem pozornie bez związku.
Pomocne są obserwacje uzupełniające: czy przekaźnik klika tylko raz, czy wielokrotnie, czy napięcie zanika po poruszeniu wiązką, czy odbiornik rusza po ochłodzeniu skrzynki lub po dociśnięciu obudowy. Takie sygnały z praktyki często mówią więcej niż pojedynczy pomiar rezystancji. I właśnie dlatego diagnostyka przekaźnika miernikiem działa najlepiej wtedy, gdy jest częścią szerszego sprawdzenia całego obwodu.
