W maszynach Manitou zestaw kontrolek i komunikatów pełni funkcję podstawowego źródła informacji o stanie napędu, hydrauliki, silnika i układów bezpieczeństwa. To nie jest jeden, uniwersalny układ dla wszystkich modeli. Oznaczenia różnią się między seriami, rocznikami i wersjami wyposażenia, dlatego ten sam symbol może mieć inne znaczenie w ładowarce teleskopowej MLT, inne w MT, a jeszcze inne w pokrewnej wersji budowlanej.
W praktyce najwięcej nieporozumień bierze się stąd, że użytkownicy szukają „opisu wszystkich kontrolek Manitou”, a taki zbiór bez przypisania do konkretnego panelu wskaźników bywa po prostu zbyt ogólny. Na starszych deskach rozdzielczych dominują kontrolki świetlne i klasyczne wskaźniki analogowe. W nowszych pojawiają się wyświetlacze segmentowe lub tekstowe, które oprócz ikony pokazują jeszcze komunikat albo kod błędu.

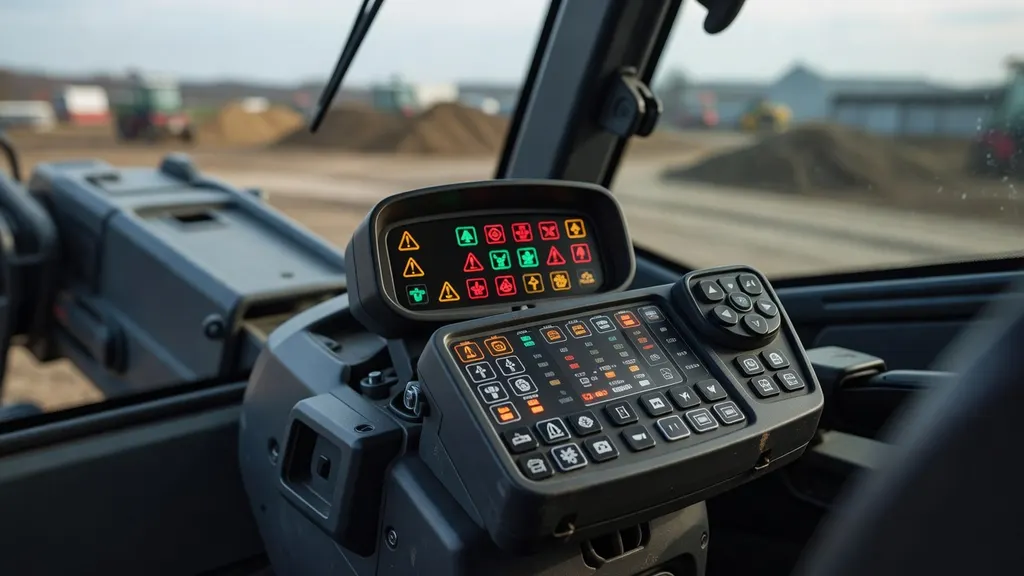

Zakres oznaczeń stosowanych w maszynach Manitou
System informacji kierowanej do operatora obejmuje trzy podstawowe grupy sygnałów: kontrolki świetlne, wskaźniki analogowe i cyfrowe oraz komunikaty tekstowe. Każda z nich ma inną rolę. Kontrolka daje szybki sygnał, że coś się dzieje. Wskaźnik pokazuje skalę zjawiska, taką jak temperatura czy poziom paliwa. Komunikat tekstowy albo kod błędu zawęża obszar usterki.
Różnica między sygnałem informacyjnym, ostrzegawczym i alarmowym ma znaczenie praktyczne. Zielone lub niebieskie ikony najczęściej potwierdzają aktywną funkcję, kierunek pracy albo stan wybranego układu. Żółte ostrzeżenia sygnalizują odchylenie od prawidłowych parametrów. Czerwone alarmy odnoszą się do stanu, który może wymagać natychmiastowego zatrzymania maszyny albo przynajmniej przerwania pracy pod obciążeniem. Tu nie ma miejsca na domysły.
Dużo zależy od samej maszyny. W obiegu użytkowym najczęściej pojawiają się serie MLT i MT, bo to modele szeroko eksploatowane w rolnictwie, budownictwie i usługach komunalnych. Właśnie dla nich użytkownicy najczęściej szukają zdjęć paneli, opisów ikon i znaczenia komunikatów, które wyskakują bez szerszego opisu. To widać szczególnie przy egzemplarzach sprowadzonych i użytkowanych od lat bez pełnej dokumentacji.
Panel wskaźników i moduł kontrolek jako element systemu informacji o stanie maszyny
Zespół wskaźników jest centralnym miejscem prezentacji ostrzeżeń, ale nie działa samodzielnie. Dane trafiają tam z czujników, przełączników, sterowników i elementów wykonawczych. Dopiero cały ten układ tworzy logiczny system sygnalizacji. Jeżeli jeden element podaje błędny sygnał, kontrolka może zapalić się mimo braku realnej awarii albo odwrotnie — nie zareagować wtedy, gdy powinna.
W wielu maszynach Manitou panel wskaźników i moduł kontrolek stanowią osobne elementy osprzętu elektrycznego. Bywa, że sam licznik działa poprawnie, ale część ikon nie świeci przez uszkodzony moduł albo przerwaną ścieżkę na płytce. Spotyka się też sytuację odwrotną: kontrolki działają, a wyświetlacz nie pokazuje kodów lub gubi segmenty. To się zdarza.
Znaczenie numeru części i wersji panelu nie jest technicznym detalem bez wpływu na eksploatację. Ta sama obudowa może występować w kilku odmianach, z innym nadrukiem symboli albo odmiennym oprogramowaniem wyświetlacza. Po wymianie panelu na niezgodny użytkownik widzi ikonę, która fizycznie pasuje do miejsca montażu, ale nie odpowiada funkcji w danej maszynie. Potem zaczynają się błędne interpretacje.
W praktyce serwisowej często problem nie leży w samej awarii podzespołu roboczego, tylko w uszkodzeniu wiązki przewodów, utlenionych złączach albo spadkach napięcia. Taki objaw bywa mylony z poważniejszą usterką przekładni czy hydrauliki, bo na desce rozdzielczej wszystko wygląda podobnie: kontrolka świeci i maszyna ogranicza funkcje. A źródło jest banalne.

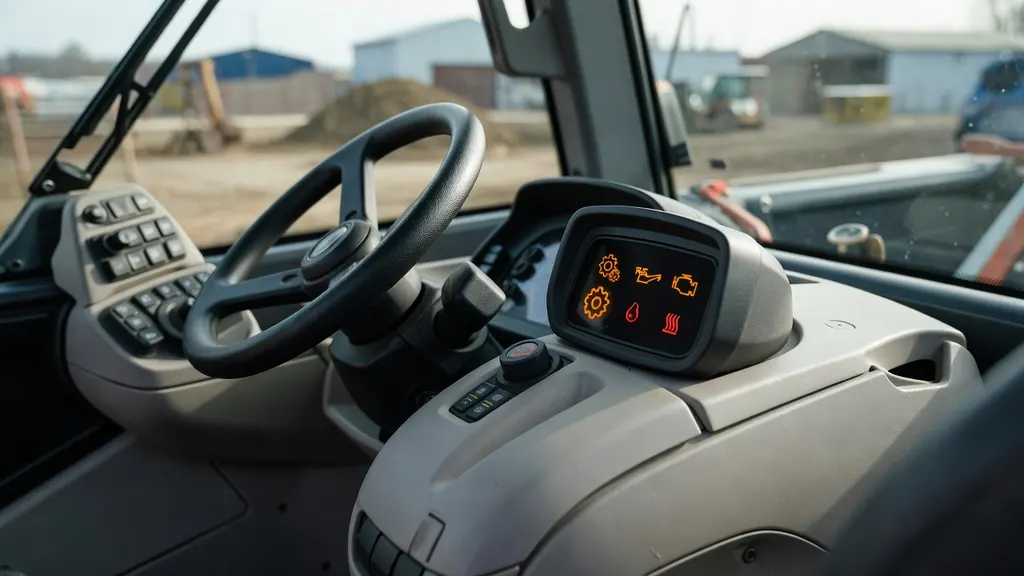

Kontrolki związane z układem napędowym i transmisją
Jednym z najczęściej przywoływanych sygnałów w maszynach Manitou jest ostrzeżenie dotyczące niskiego ciśnienia oleju w transmisji. Taka kontrolka odnosi się do pracy przekładni i układów odpowiedzialnych za przeniesienie napędu. Jej pojawienie się może iść w parze z ograniczeniem jazdy, opóźnioną reakcją na zmianę kierunku lub zablokowaniem przełączania zakresów. To już wyraźny sygnał.
Osobną grupę stanowią oznaczenia wysokiej temperatury oleju przekładni albo skrzyni biegów. Przy długiej pracy z dużym obciążeniem, częstym manewrowaniu i jeździe na krótkich odcinkach temperatura rośnie szybko. W starszych egzemplarzach dobrze to widać po tym, że objaw nie występuje na zimno, a wraca po kilkunastu lub kilkudziesięciu minutach. Taki schemat pojawia się regularnie.
Po zapaleniu ostrzeżenia napędowego maszyna może przejść w tryb ograniczonej pracy. Reakcja nie zawsze wygląda tak samo. W jednej wersji spadnie prędkość jazdy, w innej system nie pozwoli na przełączenie między wolnym i szybkim zakresem. Użytkownicy często opisują to właśnie w ten sposób: maszyna jedzie tylko na jednym zakresie, mimo że przełącznik działa mechanicznie.
Zależność kontrolek napędowych od kierunku jazdy, półbiegów, zakresów prędkości i wybranego trybu pracy jest istotna, bo część sygnałów pojawia się tylko przy spełnieniu konkretnych warunków. Ta sama usterka może nie ujawniać się na postoju, a wyjść dopiero podczas cofania pod obciążeniem albo przy ruszaniu w wyższym zakresie. To dlatego sam odczyt kontrolki bez obserwacji zachowania maszyny bywa niewystarczający.
Oznaczenia dotyczące silnika, temperatury i parametrów pracy
Kontrolka temperatury w Manitou nie odnosi się wyłącznie do cieczy chłodzącej silnik. W zależności od wersji może sygnalizować też przeciążenie cieplne innego układu roboczego, jeśli producent przewidział osobne monitorowanie temperatury. Sam symbol trzeba więc zawsze zestawić z opisem panelu. Bez tego łatwo pomylić źródło problemu.
Ostrzeżenia związane z ciśnieniem i obiegiem oleju należą do najpoważniejszych, bo dotyczą smarowania silnika i trwałości podzespołów. Krótkie zapalenie kontrolki po włączeniu zapłonu jest elementem testu systemu. To normalne. Inaczej wygląda sytuacja, gdy kontrolka pozostaje aktywna po rozruchu albo pojawia się podczas pracy pod obciążeniem, szczególnie po rozgrzaniu jednostki.
W eksploatacji widać wyraźnie, że część komunikatów pojawia się dopiero po długiej pracy ciągłej, przy wysokiej temperaturze otoczenia albo zabrudzeniu chłodnic. Maszyna może przez godzinę funkcjonować poprawnie, a potem zacząć sygnalizować przegrzewanie i ograniczać osiągi. To nie jest rzadki przypadek. Szczególnie w sprzęcie używanym na placach przeładunkowych i w gospodarstwach, gdzie układ chłodzenia pracuje w zapylonym środowisku.
Trzeba też odróżnić chwilowy sygnał kontrolny od trwałego alarmu. Chwilowe mignięcie podczas rozruchu, przejścia na inny tryb albo nagłej zmiany obciążenia nie oznacza jeszcze awarii. Jeśli jednak alarm wraca stale, to nie jest już kwestia obserwacji, tylko diagnostyki. Krótko mówiąc: jednorazowy sygnał i stały alarm to dwie różne rzeczy.
Kontrolki układu hydraulicznego, hamulcowego i funkcji roboczych
W maszynach teleskopowych Manitou duża część oznaczeń dotyczy hydrauliki roboczej i bezpieczeństwa pracy. To naturalne, bo układ hydrauliczny odpowiada za podnoszenie, wysuw, osprzęt i często wspomaganie innych funkcji maszyny. Gdy pojawia się sygnał związany z ciśnieniem hydraulicznym, operator często od razu zauważa wolniejsze ruchy wysięgnika, szarpanie albo brak reakcji jednej z sekcji.
Osobną kategorię stanowią kontrolki hamulcowe, w tym sygnały niskiego poziomu płynu hamulcowego, nieprawidłowego ciśnienia lub aktywnego hamulca postojowego. W części wersji ostrzeżenie dotyczące hamulców może być połączone z sygnałem akustycznym. To rozwiązanie spotykane szczególnie tam, gdzie producent chciał wyraźnie oddzielić funkcję informacyjną od zagrożenia dla bezpieczeństwa ruchu i pracy.
Przy funkcjach roboczych pojawiają się też komunikaty związane z osprzętem, blokadami zabezpieczającymi i warunkami podnoszenia. W praktyce nie każdy taki sygnał oznacza awarię głównego układu. Czasem winny jest czujnik położenia, wyłącznik krańcowy albo chwilowy spadek ciśnienia. Objaw bywa prosty: wysięgnik zatrzymuje się, kontrolka miga, po ponownym uruchomieniu wszystko wraca na chwilę do normy.
To właśnie ten obszar bywa najbardziej mylący. Usterka czujnika może wyglądać jak problem z rozdzielaczem hydraulicznym, a niesprawny przewód przy panelu może symulować błąd układu bezpieczeństwa. Bez sprawdzenia zależności między ikoną, komunikatem i realnym zachowaniem maszyny łatwo pójść w złą stronę.
Kody błędów i komunikaty diagnostyczne w praktyce eksploatacyjnej
Ikona kontrolki i kod błędu to nie to samo. Sama kontrolka pokazuje obszar problemu albo stan ostrzegawczy, natomiast kod błędu zawęża usterkę do konkretnego obwodu, sygnału wejściowego lub funkcji sterownika. W nowszych maszynach Manitou symbol bywa uzupełniony numerem, krótkim opisem albo skrótem. W starszych operator zostaje tylko z ikoną i zachowaniem maszyny.
To tłumaczy, dlaczego użytkownicy tak często szukają fotografii panelu, znaczenia pojedynczego znaku albo opisu komunikatu, który pojawia się bez legendy. W obiegu jest wiele maszyn po zmianach właścicieli, z niekompletną instrukcją albo panelem wymienionym na używany. Wtedy nawet prosty symbol staje się problemem, bo nie wiadomo, czy dotyczy napędu, hydrauliki, elektryki czy zabezpieczenia roboczego.
Jeżeli system wyświetla numer błędu, dokumentacja modelowa ma kluczowe znaczenie. Ten sam numer nie powinien być interpretowany bez przypisania do konkretnego modelu i wersji sterownika. Kody odnoszą się do określonych obwodów: czujników temperatury, ciśnienia, elektrozaworów, instalacji zasilającej, przełączników zakresów jazdy czy modułów wejść i wyjść. Bez tej mapy znaczeń sam kod jest tylko numerem.
W praktyce eksploatacyjnej widać też inną rzecz: część błędów ma charakter aktywny, a część zapisuje się jako historyczne. To ważne przy ocenie objawu. Kontrolka może już nie świecić, ale błąd nadal pozostaje w pamięci sterownika i pokazuje, gdzie wcześniej system zanotował nieprawidłowość. Taki ślad często porządkuje diagnostykę.
Interpretacja oznaczeń w kontekście obsługi, serwisu i doboru dokumentacji
Prawidłowy odczyt kontrolek i komunikatów w Manitou wymaga dopasowania opisu do konkretnego modelu, rocznika i wersji wyposażenia. Uniwersalne zestawienia mają ograniczoną wartość, bo mieszają kilka typów paneli i kilka generacji osprzętu elektrycznego. Na papierze wygląda to podobnie. W maszynie już niekoniecznie.
Dlatego identyfikacja maszyny jest punktem wyjścia przed przypisaniem symbolowi konkretnej funkcji. Liczy się seria, typ deski rozdzielczej, numer części panelu, a czasem także rodzaj skrzyni i wyposażenie robocze. Dopiero wtedy można sensownie ocenić, czy zapalona kontrolka wskazuje na awarię podzespołu, błąd czujnika, problem z zasilaniem czy uszkodzenie samego zestawu wskaźników.
W codziennej obsłudze bywa tak, że winny okazuje się nie silnik, nie przekładnia i nie hydraulika, tylko sam panel: martwe pole wyświetlacza, przepalone podświetlenie, uszkodzona elektronika licznika. Taki przypadek łatwo przeoczyć, bo operator skupia się na ikonie, a nie na tym, czy panel przekazuje dane poprawnie. To częsty błąd interpretacyjny.
Ostatecznie kontrolki nie zastępują diagnostyki serwisowej, ale dobrze ustawiają kierunek dalszych działań. Jeżeli są odczytywane zgodnie z dokumentacją właściwą dla danej maszyny, pomagają ograniczyć zakres poszukiwań i dobrać właściwe części układu wskaźników, czujników czy modułów sterujących. Gdy są interpretowane z pamięci albo na podstawie niepasującego opisu, potrafią tylko zwiększyć chaos.
