W Audi A4 B5 układ wycieraczek nie opiera się wyłącznie na manetce i silniku. Ważnym elementem jest też przekaźnik odpowiedzialny za sterowanie pracą przerywaną i reakcją układu w określonych trybach. Gdy zaczyna szwankować, objawy bywają mylące: od zaniku pojedynczej funkcji po całkowicie nieregularną pracę piór.
To jedna z tych usterek, przy których łatwo wymienić niewłaściwy element. W praktyce problem bywa równie często po stronie samego przekaźnika, co w zasilaniu, manetce albo połączeniach pod deską rozdzielczą.
Rola przekaźnika wycieraczek w układzie Audi A4 B5
Przekaźnik steruje przede wszystkim pracą przerywaną przednich wycieraczek. To on odpowiada za cykliczne załączanie silnika w trybie czasowym i za logikę działania po użyciu spryskiwacza, gdy wycieraczki wykonują dodatkowe ruchy po podaniu płynu na szybę.
Sam element nie działa w oderwaniu od reszty instalacji. Odbiera sygnały z manetki przy kierownicy, współpracuje z silnikiem wycieraczek i korzysta z zasilania doprowadzonego przez bezpieczniki oraz przewody instalacji. Jeśli jeden z tych punktów zawodzi, objawy potrafią wyglądać identycznie jak przy uszkodzonym przekaźniku. I tu zaczynają się pomyłki.
W A4 B5 przekaźnik wycieraczek nie jest tym samym co moduł komfortu czy inne sterowniki obecne w samochodzie. To ważne rozróżnienie, bo w ogłoszeniach i opisach części takie nazwy bywają mieszane. Przekaźnik odpowiada za konkretny obwód i ma znacznie prostszą funkcję niż moduły zarządzające wieloma układami jednocześnie.
Przy usterkach związanych ze spryskiwaczem zależność też jest widoczna. Jeśli po pociągnięciu manetki działa pompka, ale wycieraczki nie wykonują dodatkowych ruchów, podejrzenie pada właśnie na sterowanie. Jeśli nie działa nic, zakres poszukiwań jest szerszy.
Umiejscowienie przekaźnika wycieraczek w Audi A4 B5

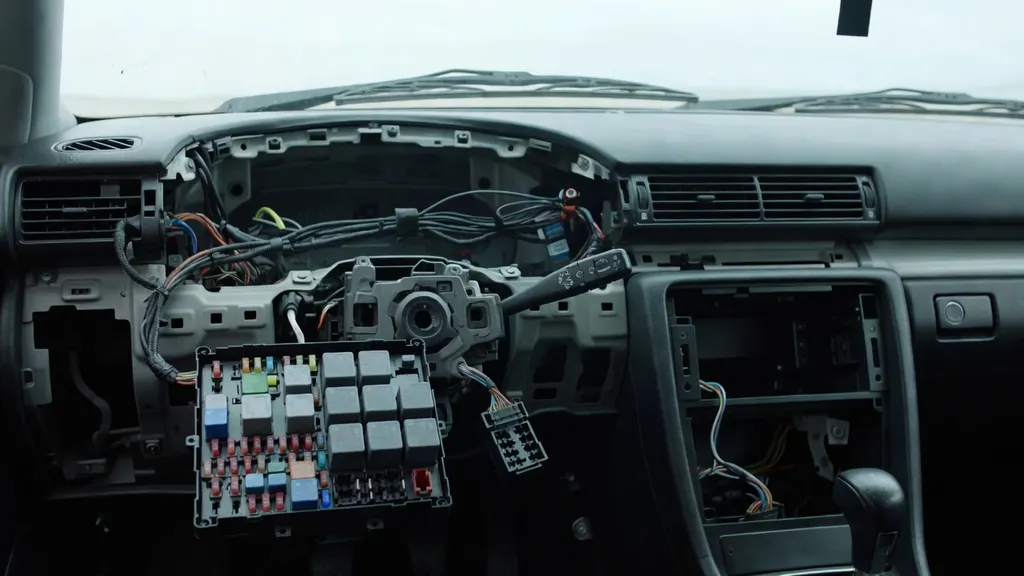

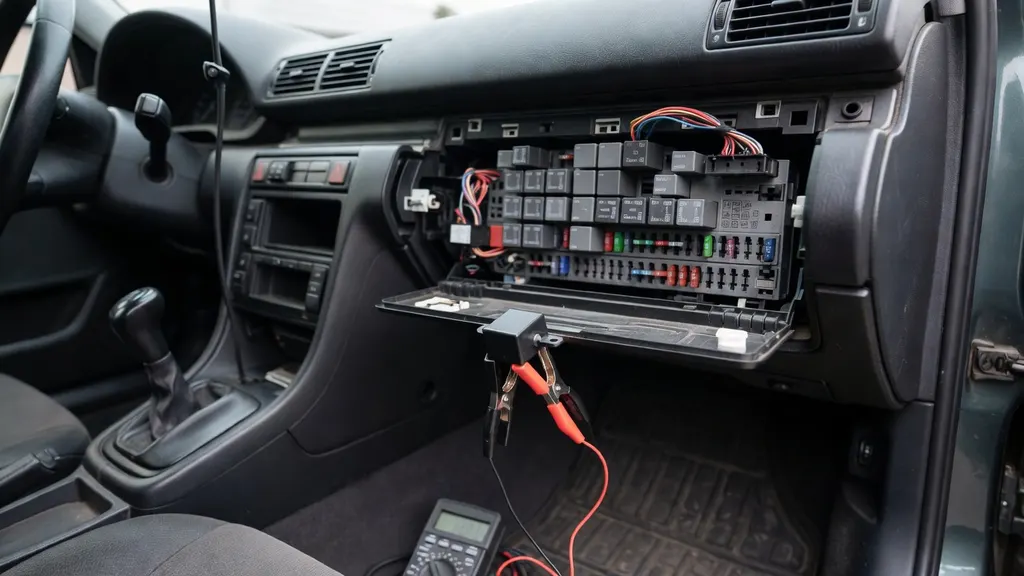

W Audi A4 B5 przekaźnik wycieraczek znajduje się w strefie pod kierownicą, w obrębie skrzynki przekaźników umieszczonej po lewej stronie pod deską rozdzielczą. Dostęp uzyskuje się po zdjęciu dolnej osłony lub klapki serwisowej, zależnie od wersji wnętrza.
To nie jest miejsce szczególnie wygodne do oględzin. Element bywa osadzony w jednym z gniazd przekaźnikowych, a oznaczenia na jego obudowie często widać dopiero po wyjęciu. W starszych egzemplarzach dodatkowym problemem są zabrudzenia i starte nadruki. Tak po prostu bywa.
Położenie może różnić się szczegółami w zależności od rocznika, wersji wyposażenia i rynku przeznaczenia auta. Sam obszar pozostaje ten sam, ale numer gniazda lub sąsiedztwo innych przekaźników nie zawsze wygląda identycznie. Dotyczy to szczególnie samochodów po wcześniejszych naprawach, w których ktoś już przekładał elementy między pozycjami.
Oznaczenia ułatwiające identyfikację właściwego elementu
Na obudowie przekaźnika znajdują się oznaczenia producenta, napięcia roboczego i numeru części. W ofertach części oraz na rynku wtórnym często pojawiają się także duże cyfry naniesione na czoło obudowy, które mają ułatwić identyfikację bez odczytywania pełnego numeru katalogowego. To pomocne, ale nie zawsze wystarczające.
Znaczenie mają również oznaczenia pinów. Układ styków musi odpowiadać instalacji w samochodzie, bo przekaźniki o podobnym rozmiarze i zbliżonych numerach zewnętrznych potrafią pracować w zupełnie innych obwodach. W praktyce najłatwiej pomylić przekaźnik wycieraczek z elementami od świateł, szyb elektrycznych albo innych funkcji pomocniczych. Wszystko wygląda podobnie, dopóki nie porówna się pinów i numerów.
Objawy wskazujące na problem z przekaźnikiem wycieraczek
Najbardziej typowy sygnał to brak pracy przerywanej przy zachowaniu biegu wolnego i szybkiego. Wtedy układ mechaniczny oraz sam silnik często są sprawne, a kłopot dotyczy sterowania czasowego. To jeden z częstszych objawów w A4 B5.
Zdarza się też nieregularna praca wycieraczek: zbyt długie przerwy, pojedyncze niepełne ruchy albo zatrzymywanie piór w przypadkowym położeniu. Jeśli pióra nie wracają konsekwentnie do pozycji spoczynkowej, trzeba brać pod uwagę nie tylko przekaźnik, ale też styki krańcowe w silniku i stan mechanizmu.
Inny wariant to samoczynne załączanie wycieraczek lub brak ich wyłączenia po zmianie położenia manetki. Przy uszkodzonym przekaźniku elektromagnetycznym winne mogą być nadpalone lub sklejone styki. Taka usterka potrafi pojawiać się okresowo. Jednego dnia układ działa poprawnie, następnego zaczyna pracować bez wyraźnej logiki.
Warto patrzeć na zależność ze spryskiwaczem. Jeżeli po uruchomieniu płynu wycieraczki nie reagują w sposób przewidziany dla tego trybu, a pozostałe funkcje pracują, trop prowadzi do obwodu sterowania. Gdy równocześnie zanika pompka spryskiwacza, lista możliwych przyczyn robi się dłuższa.
Nie każda awaria wycieraczek oznacza uszkodzony przekaźnik. Zatarte osie mechanizmu, przeciążony silnik albo luzy w cięgnach dają inne objawy: wolną pracę, skokowe ruchy, zatrzymywanie pod obciążeniem. To widać od razu. Elektryka i mechanika psują się inaczej.
Powiązane elementy instalacji elektrycznej i możliwe źródła podobnych usterek
Pierwszy punkt to bezpieczniki zasilające układ wycieraczek i spryskiwaczy. Ich kontrola jest podstawowa, ale często pomijana, zwłaszcza gdy wycieraczki działają tylko częściowo. Tymczasem nadpalony styk bezpiecznika lub utlenione gniazdo potrafią dać objawy okresowe, trudniejsze do uchwycenia niż całkowity brak zasilania.
Druga rzecz to manetka przy kierownicy. W A4 B5 właśnie ona bywa źródłem zaniku funkcji przerywanej albo nieprawidłowego wyzwalania spryskiwacza. Zużyte styki w przełączniku nie zawsze powodują pełną awarię. Czasem działa bieg szybki, a przerywany już nie. To dość typowy obraz.
Silnik wycieraczek również ma znaczenie, zwłaszcza gdy problem dotyczy parkowania piór lub reakcji po odjęciu zasilania. W jego obudowie pracują styki odpowiedzialne za zatrzymanie w odpowiedniej pozycji. Jeśli ten obwód nie domyka się prawidłowo, objawy łatwo pomylić z awarią przekaźnika.
Do tego dochodzą kostki połączeniowe, punkty masowe i sama wiązka. Ślady przegrzania przy gnieździe przekaźnika, zaśniedziałe piny lub nadłamane przewody pod deską rozdzielczą nie są rzadkością w samochodach z tej generacji. Wiele egzemplarzy ma już za sobą naprawy blacharskie, montaż alarmów albo ingerencję w instalację. Potem problemy wracają.
Bez schematu elektrycznego łatwo zgubić zależności między zasilaniem, sterowaniem i wyjściem na silnik. Sam brak reakcji wycieraczek nie mówi jeszcze, czy nie ma napięcia, czy przekaźnik nie dostaje sygnału sterującego, czy też przerwa występuje dalej, już za nim.
Zależności między wycieraczkami a spryskiwaczem
Wycieraczki i spryskiwacz korzystają z powiązanych obwodów sterujących. To oznacza, że pojedyncza usterka potrafi wyłączyć kilka funkcji naraz albo zaburzyć ich kolejność działania. Gdy nie reaguje pompka i jednocześnie wycieraczki nie wykonują dodatkowych ruchów po uruchomieniu manetki, trzeba sprawdzić nie tylko samą pompkę, ale też sygnał wychodzący z przełącznika oraz zasilanie odpowiedniego obwodu.
Przy uszkodzonych połączeniach masa potrafi „znikać” dla więcej niż jednej funkcji. W praktyce wygląda to tak, że raz nie działa spryskiwacz, innym razem wycieraczki startują z opóźnieniem albo nie wyłączają się od razu. Taki układ objawów rzadko bierze się z samego mechanizmu.
Sprawdzenie przekaźnika i interpretacja wyników

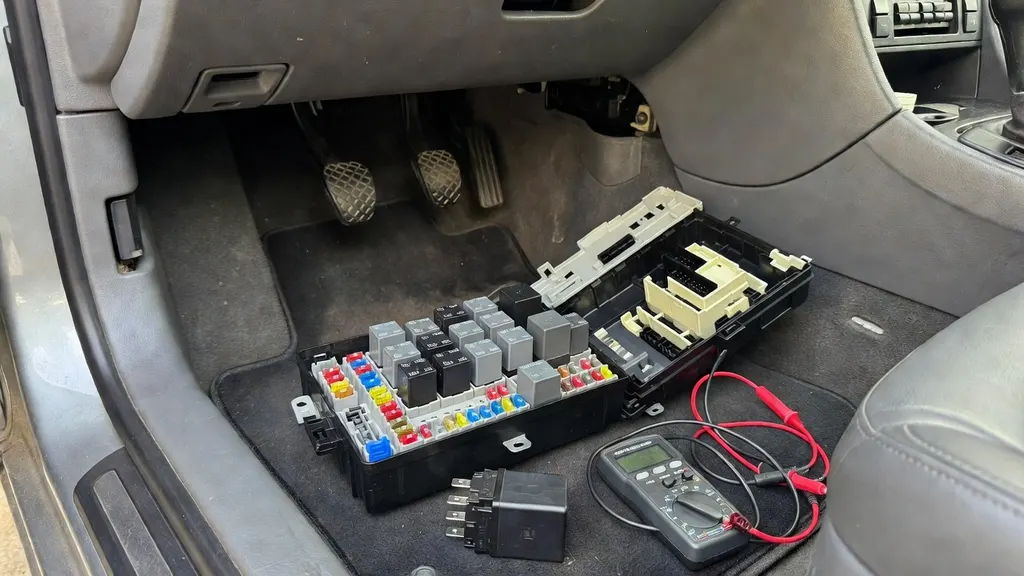

Podstawą jest ocena wizualna. Po wyjęciu przekaźnika warto sprawdzić obudowę pod kątem pęknięć, śladów przegrzania, odbarwień i zapachu spalenizny. Trzeba też obejrzeć piny: nadpalone, przyciemnione albo zaśniedziałe końcówki często wskazują na problem kontaktowy, a nie na uszkodzenie wewnętrzne samego elementu.
Kolejny etap to kontrola obecności zasilania i sygnału sterującego w gnieździe. Jeśli na odpowiednich stykach nie pojawia się napięcie po włączeniu zapłonu lub po zmianie położenia manetki, wymiana przekaźnika niczego nie rozwiąże. To ważne. Sam element może być sprawny, a układ i tak nie ruszy.
Najbardziej miarodajny test daje podmiana na pewny, sprawny przekaźnik o zgodnym numerze i układzie styków. Jeżeli po zamianie wraca praca przerywana i prawidłowa reakcja po użyciu spryskiwacza, diagnoza jest mocna. Gdy objawy pozostają bez zmian, trzeba wrócić do zasilania, manetki i silnika wycieraczek.
W przekaźniku elektromagnetycznym typowe oznaki uszkodzenia to brak charakterystycznego przełączania, niestabilna praca po nagrzaniu lub sklejanie styków. Zdarza się też sytuacja odwrotna: przekaźnik „klika”, ale nie podaje napięcia dalej, bo styki są wypalone. Sam dźwięk nie potwierdza więc sprawności.
Weryfikacja na poziomie styków i gniazda
Stan gniazda jest równie ważny jak sam przekaźnik. Luźne osadzenie, rozszerzone konektory albo osady po wilgoci powodują spadki napięcia i chwilowe przerwy. Przy oględzinach warto zwrócić uwagę na pinologię i ciągłość obwodu między gniazdem a dalszą częścią instalacji.
Ślady korozji pod deską rozdzielczą nie są teorią. W egzemplarzach po zalaniach wnętrza albo z nieszczelnościami podszybia takie rzeczy się zdarzają. Jeśli gniazdo ma zielony nalot, ciemne odbarwienia albo stopiony plastik, źródło problemu może tkwić właśnie tam.
Dobór właściwego przekaźnika do Audi A4 B5
Przy doborze liczy się zgodność numeru części z wersją samochodu. Sam fakt, że element pasuje do gniazda, nie wystarcza. Audi A4 B5 występowało z różnymi wariantami instalacji, a na rynku funkcjonuje sporo przekaźników z grupy VAG o podobnej obudowie, lecz innym przeznaczeniu.
Znaczenie ma liczba pinów oraz układ styków. Te parametry decydują, czy przekaźnik będzie pracował we właściwej logice i czy obsłuży odpowiedni obwód czasowy. Rozbieżności między zamiennikami a oryginalnymi oznaczeniami są częste, szczególnie w tańszych częściach bez pełnego opisu technicznego.
Na rynku wtórnym spotyka się elementy marek fabrycznie związanych z grupą VAG oraz wielu producentów zamienników. Używany przekaźnik z innego modelu Volkswagena, Audi, Seata albo Skody może być zgodny, ale tylko wtedy, gdy numer katalogowy i konfiguracja styków się pokrywają. Bez tego łatwo kupić część, która fizycznie pasuje, a funkcjonalnie nie.
W praktyce największe problemy biorą się z kupowania „po numerze z obudowy” bez sprawdzenia pełnego oznaczenia. To działa tylko wtedy, gdy samochód zachował fabryczną konfigurację i nikt wcześniej niczego nie podmieniał.
Najczęstsze błędy przy diagnozie układu wycieraczek w A4 B5
Najczęstszy błąd to przypisywanie każdej awarii wycieraczek uszkodzonemu przekaźnikowi. Taki trop jest kuszący, bo element jest łatwy do wymiany i niedrogi, ale nie rozwiązuje problemów wynikających z uszkodzonej manetki, słabej masy czy zatartego mechanizmu.
Druga sprawa to pomijanie bezpieczników i złączy. Awarie okresowe bardzo często mają źródło w styku, który raz przewodzi, a raz nie. W samochodzie mającym ponad dwie dekady to nie jest detal, tylko jeden z głównych kierunków diagnostyki.
Zdarza się też mylenie przekaźnika wycieraczek z innymi przekaźnikami pod deską rozdzielczą. Obudowy są podobne, oznaczenia nie zawsze czytelne, a po wcześniejszych naprawach rozkład elementów bywa inny niż w dokumentacji. Potem wymieniany jest niewłaściwy podzespół i usterka zostaje.
Nie bez znaczenia jest różnica między objawem stałym a okresowym. Jeśli wycieraczki nie działają nigdy, trzeba zaczynać od podstawowego zasilania. Jeżeli problem pojawia się tylko czasami, częściej winne są styki, gniazdo, manetka lub sam przekaźnik reagujący na temperaturę i drgania.
Na końcu zostaje historia wcześniejszych napraw instalacji. Dodatkowe przewody, lutowane połączenia, nieoryginalne kostki i ślady po akcesoryjnych alarmach potrafią zmienić zachowanie układu w sposób trudny do przewidzenia. To widać szczególnie w autach, które miały kilka ingerencji elektrycznych. Wtedy sama wymiana przekaźnika jest tylko jednym z etapów, a nie gotową odpowiedzią.
