W Audi A4 B6 temat przekaźnika wycieraczek nie jest tak prosty, jak sugerują krótkie wpisy na forach. W wielu autach da się wskazać pojedynczy element wsunięty w panel przekaźników i sprawa jest zamknięta. Tutaj układ bywa bardziej rozproszony, a część funkcji przejmuje sterowanie realizowane przez moduły i elektronikę silnika wycieraczek. To ważne, bo samo szukanie „jednego przekaźnika” często prowadzi w ślepy zaułek.
W praktyce użytkownicy A4 B6 najczęściej zaczynają od skrzynki bezpieczników po stronie kierowcy. To logiczne, ale nie zawsze trafne. W zależności od wersji wyposażenia i roku produkcji za pracę wycieraczek może odpowiadać klasyczny przekaźnik, układ zintegrowany w module albo sterowanie osadzone bliżej samego mechanizmu. I właśnie dlatego sama lokalizacja bez sprawdzenia schematu niewiele daje.
Układ sterowania wycieraczkami w Audi A4 B6
Rola przekaźnika w całym obwodzie sprowadza się do załączania zasilania i realizacji określonej logiki pracy, przede wszystkim trybu przerywanego oraz powrotu ramion do pozycji spoczynkowej. Tyle teoria. W A4 B6 ten układ nie zawsze opiera się na prostym, wymiennym przekaźniku znanym ze starszych konstrukcji. Część funkcji może być powiązana z modułem centralnej elektryki lub elektroniką silnika wycieraczek.
Manetka przy kierownicy nie zasila silnika bezpośrednio. Przekazuje sygnał do układu sterującego, a ten decyduje, kiedy podać napięcie i w jakim trybie mają pracować wycieraczki. Dalej w torze jest instalacja elektryczna, bezpieczniki, punkty masowe i sam silnik z mechanizmem. Jeśli którykolwiek z tych elementów gubi zasilanie albo sygnał, objawy bywają identyczne jak przy uszkodzonym przekaźniku. Tak to właśnie wygląda w wielu egzemplarzach.
Różnica między prostym przekaźnikiem a rozwiązaniem zintegrowanym jest zasadnicza. Klasyczny element da się wyjąć z gniazda i podmienić. Moduł sterujący wymaga już identyfikacji po numerze części i sprawdzenia przypisanych funkcji. W A4 B6 ten drugi wariant pojawia się regularnie, dlatego stare przyzwyczajenie z modeli B5 albo 80 B4 potrafi tylko utrudnić diagnozę.
Zasilanie, masa i sygnały sterujące mają tu znaczenie podstawowe. Brzmi banalnie, ale właśnie na tym wykłada się wiele napraw. Gdy na kostce silnika pojawia się napięcie tylko chwilowo, a masa ma podwyższony opór, wycieraczki zaczynają żyć własnym życiem. To nie musi oznaczać awarii przekaźnika.
Typowe miejsca montażu elementów odpowiedzialnych za wycieraczki

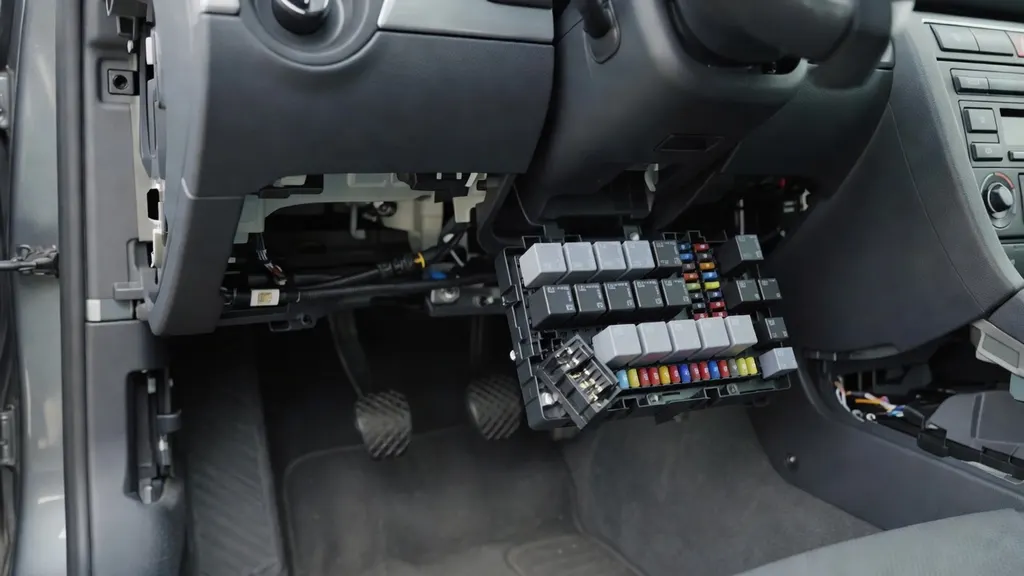

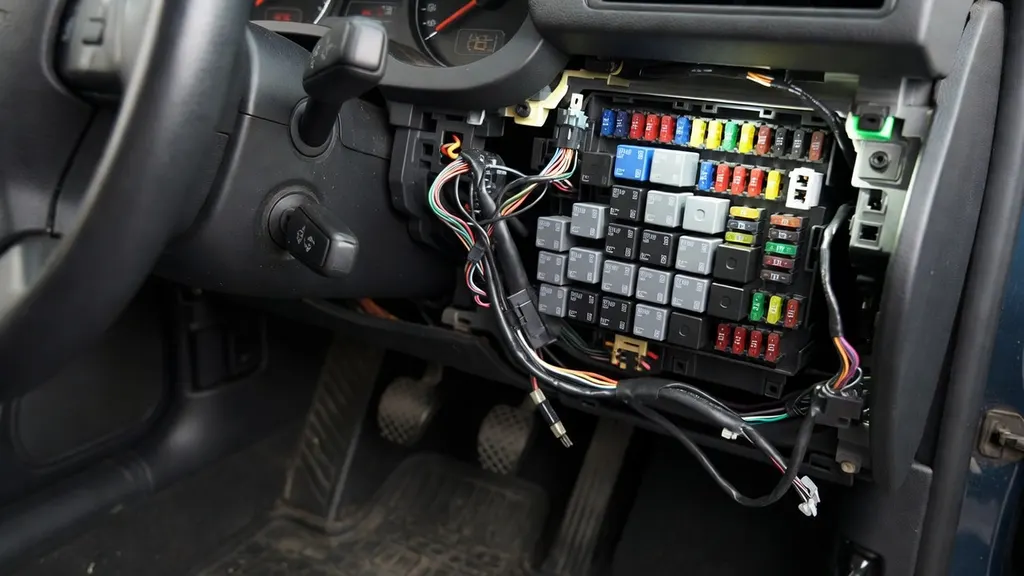

Pierwszy punkt poszukiwań to strefa skrzynki bezpieczników i panelu przekaźników po lewej stronie deski rozdzielczej. W A4 B6 właśnie tam znajdują się elementy wykonawcze wielu obwodów. Problem polega na tym, że nie każdy przekaźnik widoczny po zdjęciu osłony ma związek z wycieraczkami, a oznaczenia na obudowach nie odnoszą się do miejsca montażu, tylko do funkcji albo wersji elementu.

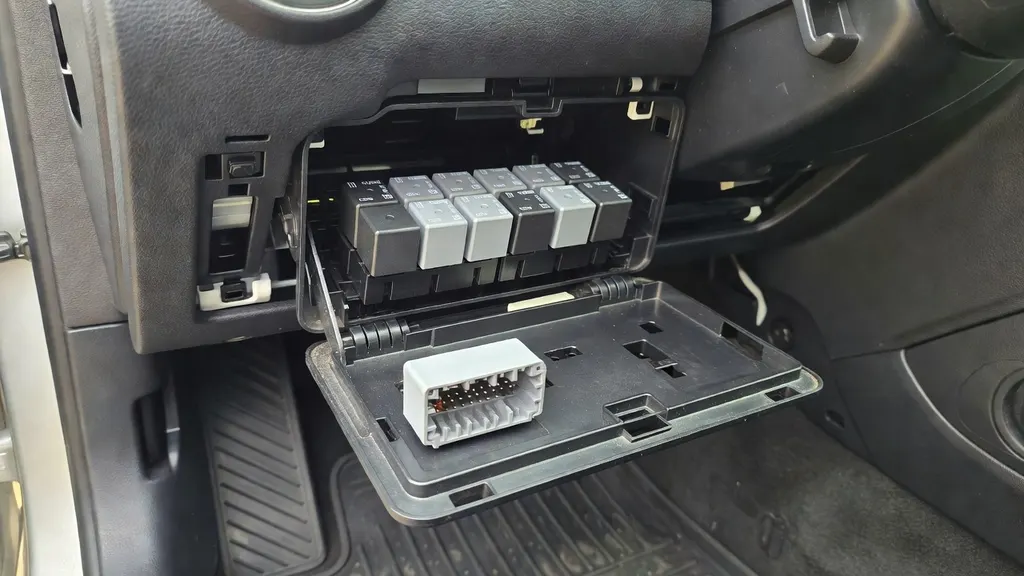

Drugi obszar to przestrzeń pod deską rozdzielczą po stronie kierowcy. Tam trafiają przewody z manetki, zasilanie po stacyjce i sygnały z modułów. W niektórych konfiguracjach właśnie w tej części auta znajduje się sterownik odpowiadający za logikę pracy wycieraczek, choć nie musi wyglądać jak klasyczny przekaźnik. To małe pudełko, kilka złączy i tyle. Łatwo je przeoczyć.
Nie można też pomijać podszybia. W sąsiedztwie mechanizmu wycieraczek znajduje się silnik, a w wielu autach VAG część sterowania jest z nim ściśle powiązana. Gdy pojawia się pytanie o „przekaźnik wycieraczek”, użytkownicy często szukają go właśnie przy mechanizmie. Czasem niesłusznie, ale sama okolica jest istotna, bo tam najczęściej wychodzą na jaw problemy z wilgocią, zapieczonym mechanizmem i uszkodzoną wiązką.
Bywa też odwrotnie: ktoś rozbiera pół podszybia, a winny siedzi w kabinie. To częsty obraz.
Do błędnych lokalizacji należy zaliczyć przypadkowe moduły w okolicy schowka, sterowniki komfortu niezwiązane bezpośrednio z napędem wycieraczek i przekaźniki odpowiadające za inne odbiorniki. W tej samej skrzynce można znaleźć elementy od świateł, ogrzewania czy pompy paliwa. Na pierwszy rzut oka wyglądają podobnie. I stąd biorą się pomyłki.
Klasyczny przekaźnik ma gniazdo, numer na obudowie i prostą formę. Moduł sterujący często jest większy, ma kilka pinów i oznaczenie producenta lub numer części VAG. W A4 B6 ta różnica ma znaczenie praktyczne. Bez niej łatwo wymieniać nie ten element, co trzeba.
Numeracja przekaźników i oznaczenia spotykane w Audi oraz VAG
Numery umieszczane na obudowach przekaźników w grupie VAG pełnią funkcję identyfikacyjną. Nie są numerem bezpiecznika ani numerem miejsca w skrzynce. Oznaczenia takie jak 377, 389 czy 219 przewijają się regularnie w opisach usterek, ale sam numer nie wystarcza do stwierdzenia, że dany element odpowiada właśnie za wycieraczki w konkretnym A4 B6.
W dyskusjach internetowych numer 377 pojawia się bardzo często jako uniwersalny trop dla układów czasowych i przerywanej pracy. Problem w tym, że użytkownicy przenoszą te informacje między różnymi modelami Audi, Volkswagenów i Skód. W praktyce ten sam numer może wystąpić w kilku autach, ale funkcja i sposób wpięcia w instalację nie muszą być identyczne. To detal, który zmienia bardzo dużo.
Numeracja ma związek z funkcją elementu, jego wersją i zastosowanym rozwiązaniem elektrycznym, a nie tylko z pozycją w aucie. W skrzynce przekaźników miejsce montażu jest wtórne. Najpierw trzeba ustalić, jaki układ sterowania zastosowano w danym egzemplarzu. Dopiero potem ma sens szukanie konkretnego przekaźnika lub modułu.
Schemat instalacji jest tu dużo ważniejszy niż opis z forum. Pozwala sprawdzić, czy sygnał z manetki trafia do osobnego przekaźnika, czy do modułu centralnej elektryki, a następnie do silnika wycieraczek. Bez tego łatwo pomylić element odpowiedzialny za wycieraczki z innym przekaźnikiem siedzącym obok. W A4 B6 to zdarza się regularnie.
Powiązanie wycieraczek z bezpiecznikami, modułami i manetką
Nawet przy podejrzeniu uszkodzenia przekaźnika punkt wyjścia pozostaje ten sam: stan bezpieczników i obecność zasilania. Wycieraczki nie ruszą bez stałego plusa, zasilania po zapłonie i sprawnej masy. Jeśli bezpiecznik jest przepalony albo styki są przegrzane, układ może całkowicie milczeć lub pracować tylko w jednym trybie.
W A4 B6 pozorną awarię przekaźnika potrafi wywołać moduł komfortu albo centralnej elektryki, szczególnie gdy auto ma za sobą epizod zalania wnętrza lub nieszczelne podszybie. Objaw jest prosty: wycieraczki działają losowo, nie reagują na jeden z biegów albo uruchamiają się samoczynnie. Wtedy wymiana samego przekaźnika niczego nie zmienia. To zdarza się częściej, niż sugerują skrótowe opisy usterek.
Znaczenie manetki też bywa niedoceniane. Gdy nie działa wyłącznie tryb przerywany, pierwszy bieg albo pojedyncze przetarcie szyby, problem może leżeć po stronie styków w przełączniku zespolonym. Z zewnątrz wszystko wygląda jak awaria układu czasowego. A winna jest manetka.
Są też przypadki, w których źródłem usterki jest sam silnik wycieraczek. Jeśli zatrzymuje się w losowym położeniu, pracuje skokowo albo pobiera za duży prąd, sterowanie zaczyna reagować nieprawidłowo. Wtedy panel elektryczny i przekaźniki dostają sygnały zwrotne, które mylą diagnostykę. Krótko mówiąc: nie każdy objaw prowadzi do tego samego miejsca.
Objawy usterek przypisywanych przekaźnikowi wycieraczek
Najbardziej oczywisty objaw to brak reakcji po włączeniu manetki. Wycieraczki nie ruszają na żadnym biegu, nie działa też tryb pojedynczego przetarcia. Taki zestaw może wskazywać na brak zasilania, uszkodzony bezpiecznik, moduł sterujący albo sam przekaźnik. Sam objaw nie rozstrzyga sprawy.
Drugi typ awarii to praca ciągła mimo wyłączenia. Ramiona wracają i od razu ruszają ponownie albo w ogóle nie zatrzymują się po przełożeniu manetki do pozycji spoczynkowej. W praktyce taki objaw bywa związany z zawieszonym przekaźnikiem, ale równie często wynika z uszkodzenia styków krańcowych w silniku wycieraczek lub błędnego sygnału z manetki.
Problemy z pracą przerywaną i czasówką są najbardziej mylące. Jednego dnia wszystko działa poprawnie, następnego wycieraczki wykonują kilka szybkich cykli i milkną. Potem wracają do życia. To typowy obraz przy niestabilnym zasilaniu, zaśniedziałych pinach albo sterowaniu, które traci kontakt na chwilę. Taki objaw wielu kierowców odruchowo przypisuje przekaźnikowi. Nie zawsze słusznie.
Samoczynne uruchamianie wycieraczek też się zdarza. Czasem po włączeniu zapłonu, czasem przy ruszaniu manetką kierunkowskazów, czasem po opadach i dużej wilgoci. To już mocna wskazówka, że trzeba sprawdzić instalację, moduły i stan złączy. Sam przekaźnik może być tylko jednym z ogniw.
Gdy razem z wycieraczkami pojawiają się problemy z kierunkowskazami, klaksonem albo innymi funkcjami przy kolumnie kierownicy, podejrzenie pada na przełącznik zespolony, taśmy, zasilanie wspólne lub moduł centralny. To cenna obserwacja z praktyki, bo taki pakiet objawów rzadko bierze się z jednego prostego przekaźnika.
Uszkodzony przekaźnik daje najczęściej powtarzalny brak załączenia albo błędną pracę czasową. Manetka częściej powoduje niepełną reakcję w wybranych pozycjach. Silnik wycieraczek zdradza się ciężką pracą, zatrzymywaniem w połowie szyby albo nadmiernym poborem prądu. Te różnice da się wychwycić bez rozbierania połowy auta.
Znaczenie zalania, korozji i problemów instalacji elektrycznej
W Audi A4 B6 wilgoć ma duże znaczenie dla elektryki. Jeśli odpływy podszybia są niedrożne, woda potrafi dostać się tam, gdzie nie powinna: do złączy, wiązek i modułów w kabinie. Wtedy wycieraczki zaczynają działać niestabilnie, a objawy zmieniają się z dnia na dzień. Po deszczu układ szaleje, po wyschnięciu pracuje poprawnie. To klasyczny trop.
Uszkodzona masa działa podobnie. Niby wszystko jest podłączone, ale napięcie pod obciążeniem spada i sterowanie wariuje. Silnik może ruszyć na chwilę, po czym stanąć. Przekaźnik może klikać, ale wycieraczki nie wykonają pełnego cyklu. Taki obraz często wynika z jednego zaśniedziałego połączenia.
Stan kostek, pinów i wiązek przy panelu przekaźników oraz w pobliżu silnika wycieraczek trzeba traktować poważnie. Zielony nalot na pinach, luźny styk albo przegrzane gniazdo robią więcej zamieszania niż uszkodzony element elektroniczny. To kolejna rzecz, która w praktyce wychodzi bardzo często.
Korozja styków nie daje jednego stałego objawu. Raz wycieraczki działają, raz nie. Czasem pracuje tylko szybki bieg, czasem przerywany. Przy takiej niestabilności wymiana przekaźnika na chybił trafił rzadko kończy temat. Najpierw trzeba zobaczyć, czy układ ma na czym pracować.
Po zalaniu moduły i złącza potrafią generować objawy bardzo podobne do awarii przekaźnika. Słychać kliknięcie, ale napęd milczy. Albo odwrotnie: wycieraczki ruszają bez wyraźnej komendy. To dlatego samo „cyka, więc przekaźnik jest dobry” niewiele znaczy.
Najczęstsze nieporozumienia przy szukaniu przekaźnika wycieraczek w A4 B6
Największy błąd to przekonanie, że każdy problem z wycieraczkami oznacza awarię jednego, łatwo dostępnego przekaźnika. W A4 B6 układ jest bardziej zależny od modułów, zasilania i sygnałów sterujących niż w starszych modelach. Szukanie jednego winnego elementu bywa po prostu zbyt dużym uproszczeniem.
Często mylone są też elementy obsługujące spryskiwacze i inne funkcje związane z pracą wycieraczek. W opisach pojawiają się informacje o tylnej wycieraczce, przekaźnikach czasowych czy modułach z innych wersji nadwozia. Sedan A4 B6 ma inną konfigurację niż kombi w innych generacjach, a użytkownicy lubią wrzucać wszystko do jednego worka. To potem wraca przy poszukiwaniach części.
Dużo zamieszania bierze się z przenoszenia informacji z Audi B5, 80 B4 albo z Passata B5. Te auta są podobne tylko z pozoru. Rozkład przekaźników, sposób sterowania i numeracja elementów potrafią się różnić mimo wspólnego rodowodu VAG. W rezultacie ktoś szuka przekaźnika tam, gdzie w B6 go po prostu nie ma.
Ogólne opisy w katalogach i na forach też nie pomagają. Pojawia się hasło „relay wiper”, numer bez kontekstu i zdjęcie panelu z innego auta. Tyle. Bez zgodności wersji silnikowej, roku produkcji i wyposażenia taka informacja ma ograniczoną wartość.
Liczy się zgodność konkretnego egzemplarza: wersji nadwozia, wyposażenia elektrycznego i numeru części. Dopiero wtedy da się ustalić, czy w danym Audi A4 B6 przekaźnik wycieraczek jest klasycznym elementem w panelu, funkcją modułu, czy częścią układu powiązanego z silnikiem wycieraczek. I to jest najważniejsza odpowiedź na pytanie, gdzie go szukać.
